Плиткорез Shijing 3052 1200 мм

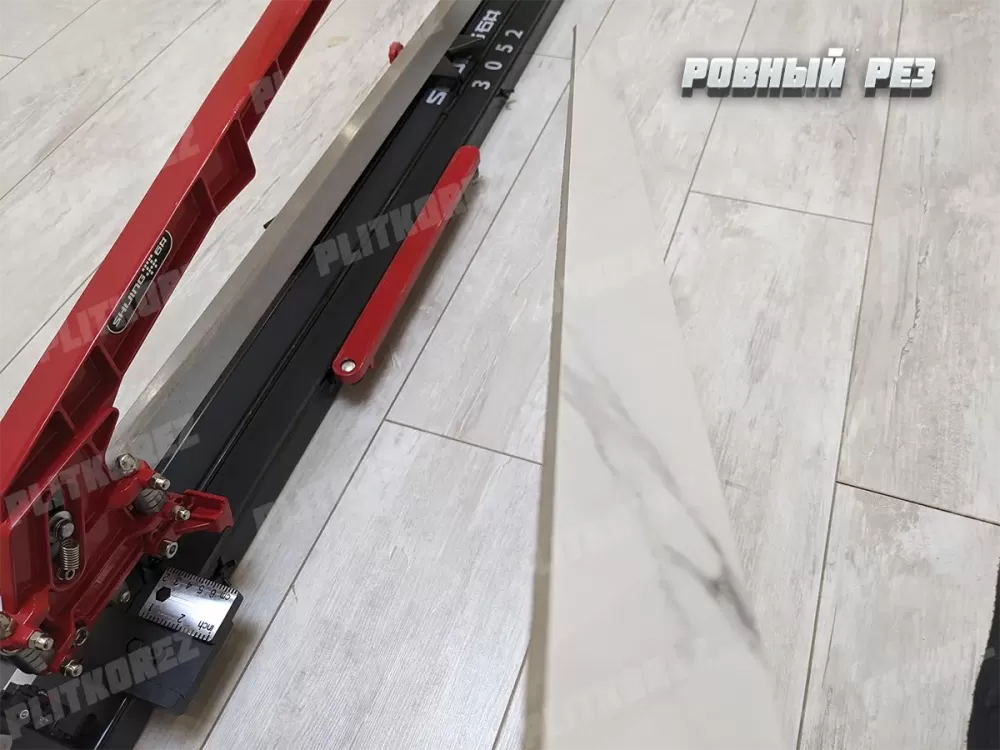

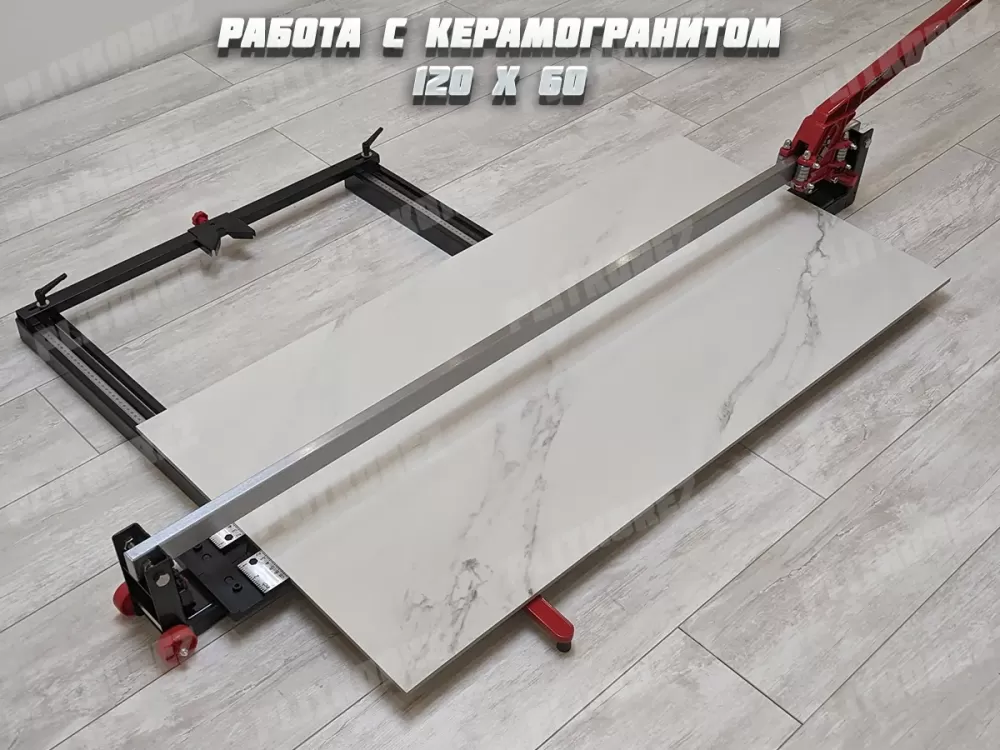

Монорельсовый ручной плиткорез Shijing 3052 на 1200 мм. Подойдет для реза широкоформатной плитки, к примеру 60 х 120 см (120 см входит в него без проблем, остается даже запас где то в 5 см). Прекрасно справляется как с керамической плиткой так и с крепким керамогранитом. Может нарезать плитку на "лапшу" по 2-3 см. Отличается хорошей жесткостью, отсутствием люфтов при движении каретки, и четким, ровным резом практически без сколов. В некоторых случаях даже дополнительная полировка "черепашкой" не требуется для укладки стык в стык на видимой стороне. Если же подрезка идет к стене то тут больше делать нечего не нужно. По сочетанию цены и качества это идеальный вариант в данный момент на рынке.

Shijing 3052 это тоже самое что и модель DLT Optima 1200, отличий между ними нет от слова совсем, так как производятся на одном заводе в Китае. Покупая DLT вы лишь переплачиваете за бренд. Shijing это внутренний товарный знак Китая. А DLT это поставщик из Беларуси.

Авито: Безопасная покупка на Авито.

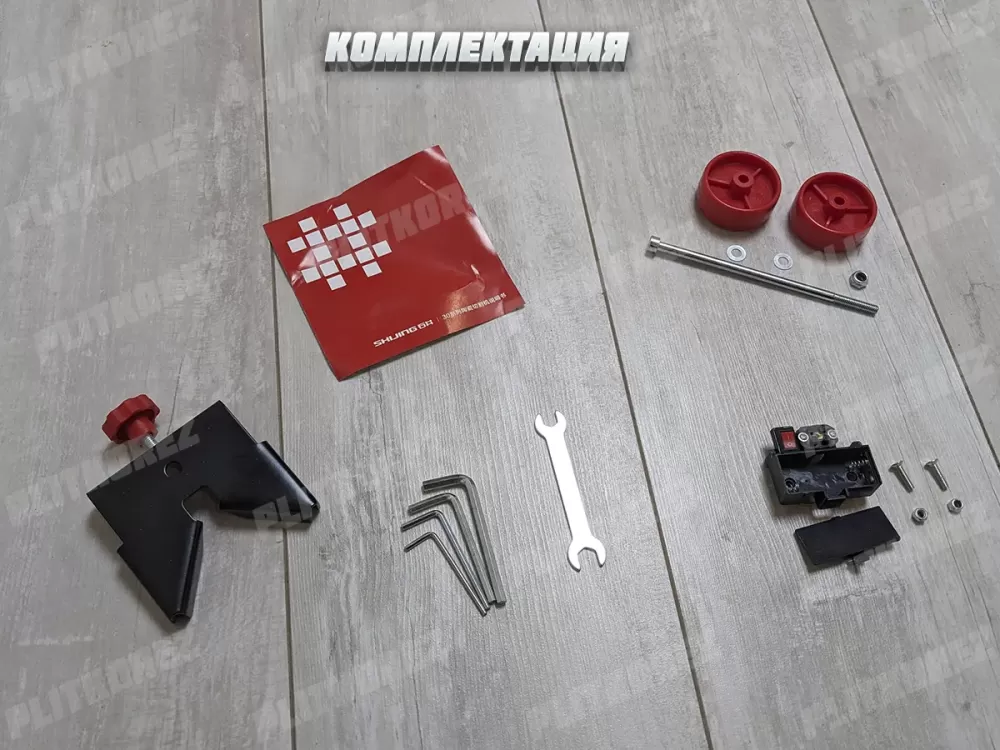

Комплектация

1. Плиткорез Shijing 3052 (режущий ролик в комплекте);
2. Красный лазер с креплением (батареек в комплекте нет, нужны будут 2 ААА, мизинчиковые);

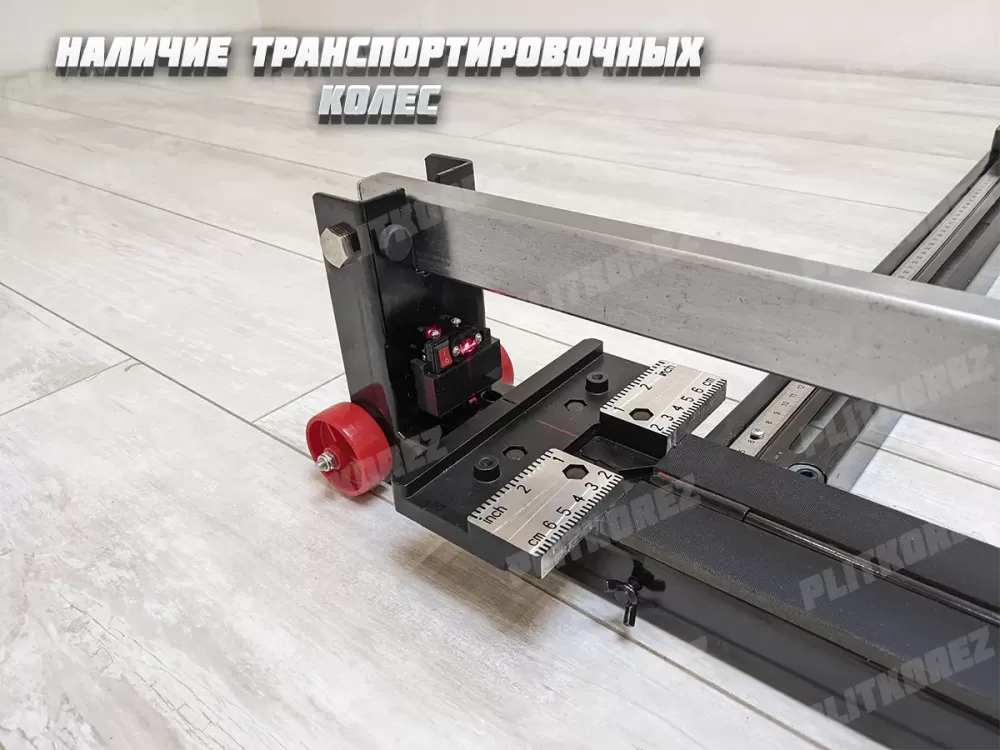

3. Втулка и 2 красных колесика (для удобной транспортировки);
4. Набор шестигранников и ключ;
5. М-образник (для резов плитки под углом);

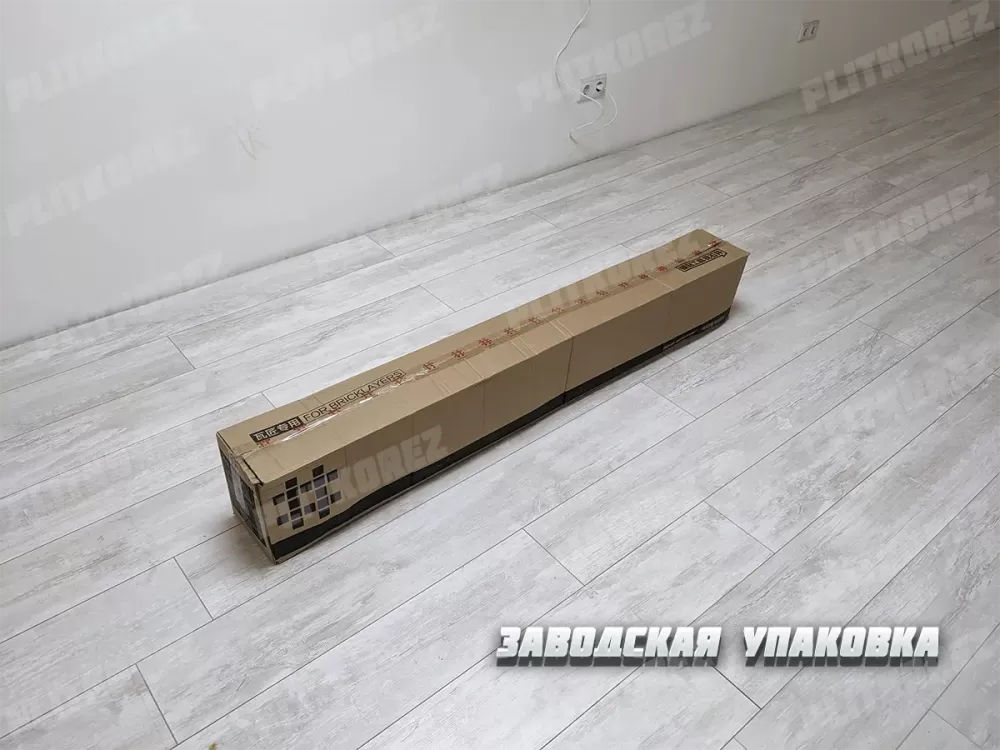

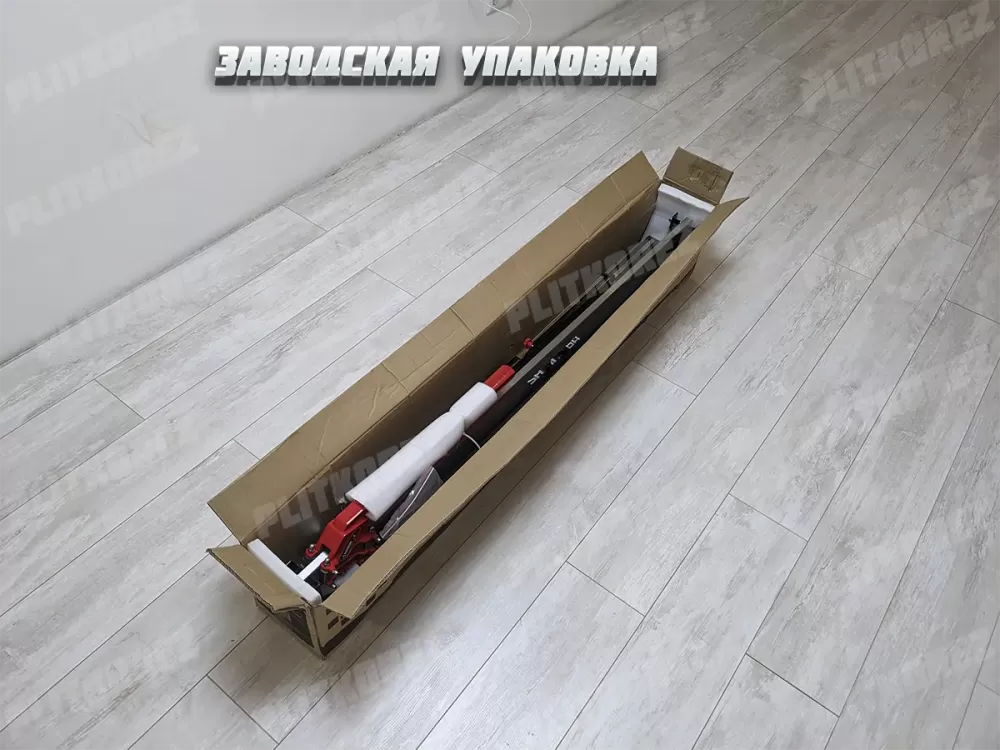

6. Заводская коробка из многослойного картона (со вспененными противоударными вставками);
7. Инструкция (с печатью завода производителя).

Характеристики

• Модель: Shijing 3052 1200 мм;
• Длина реза: максимальная длина реза до 1250 мм (подойдет для реза плитки 120 см, а так же для плитки 80 см, 60 х 60 по диагонали, и более мелкие варианты);
• Тип: Ручной монорельсовый плиткорез;
• Принцип реза: ручное проведение резаком по верхней кромке плитки от себя;
• Каркас: Сталь с ребрами жесткости;

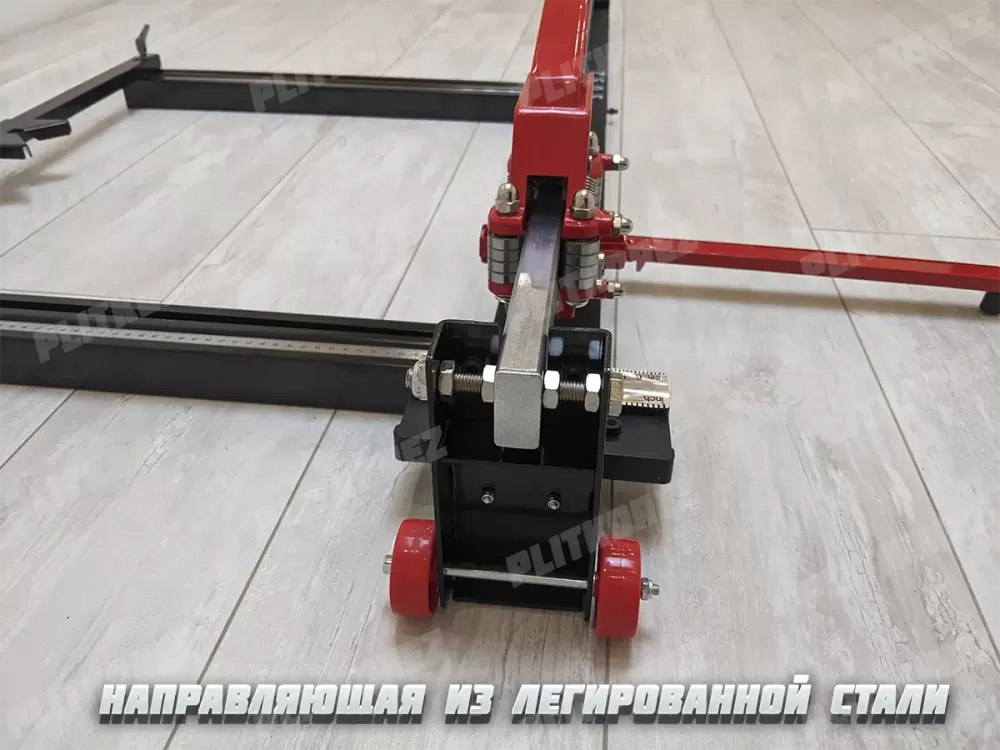

• Направляющая: Легированная сталь, в форме пустотелой "трубы" 40 х 20 мм, толщина стенок 3 мм;
• Каретка: Аллюминий с ребрами жесткости, запатентованная разработка китайцев;
• Фиксация каретки: 20 подшипников (2 сверху, 2 снизу, и по 8 шт спереди и сзади);

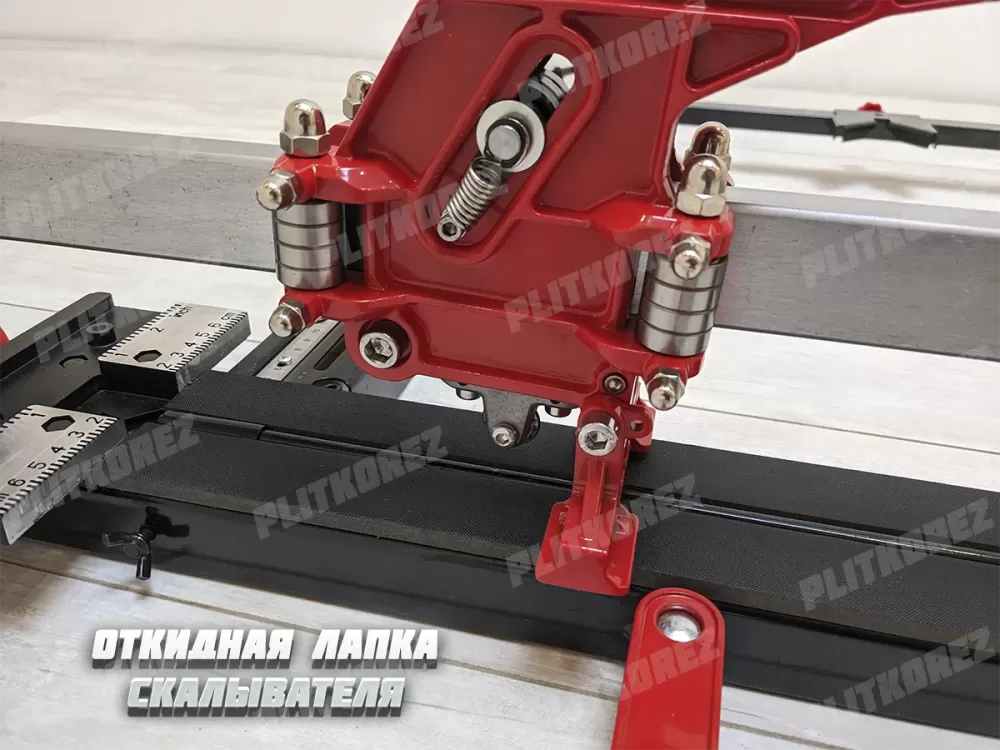

• Тип скалывателя: откидная "лапка", фиксация на подшипниках;
• Режущий ролик: 22 х 5 мм (толщина 6 мм) на подшипнике, заявленный ресурс 10 000 м;
• Толщина плитки: от 7 до 16 мм (возможен рез и более толстых плиток, нужно проверять);

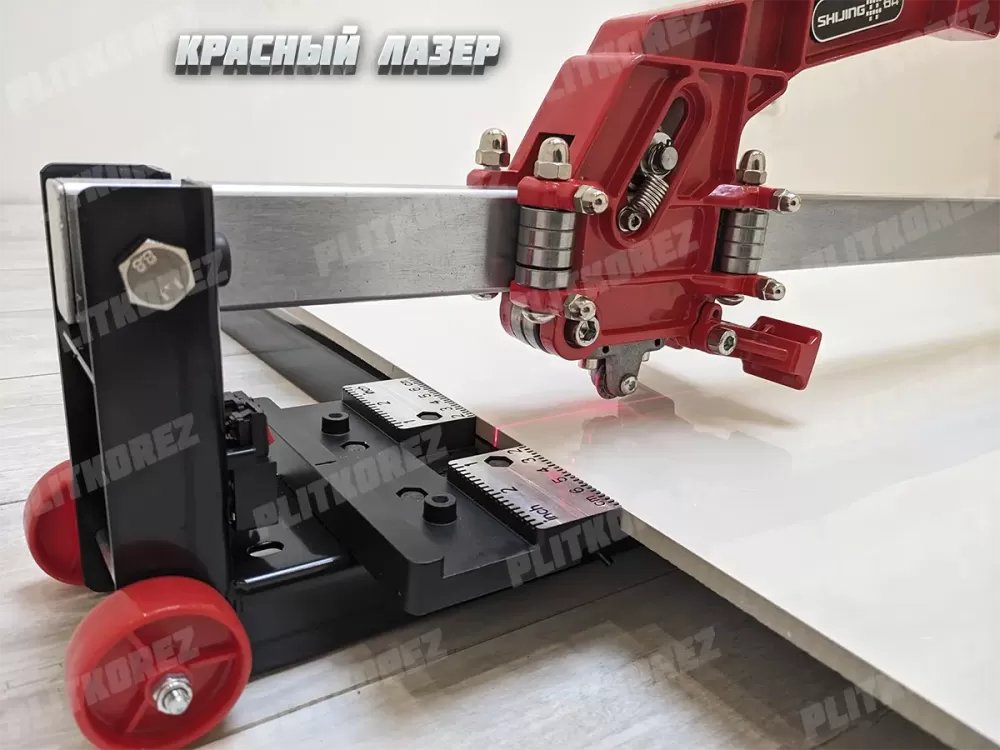

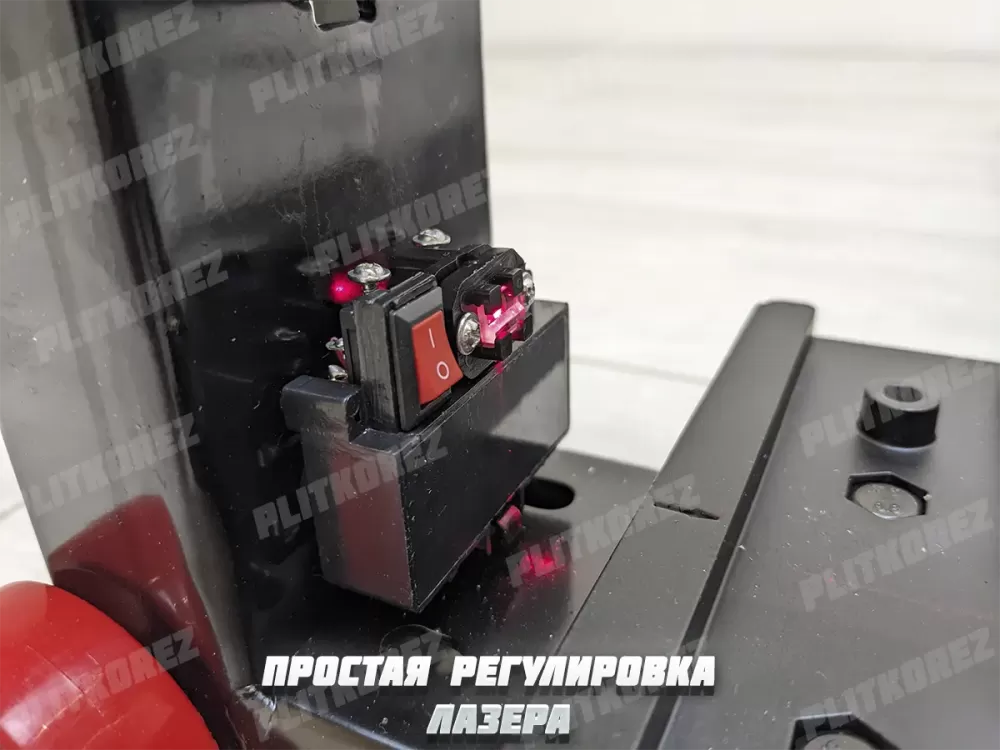

• Наличие лазера: есть, красный;
• Параметры в упаковке: 154 х 24 х 19 см, вес 17 кг.

Описание

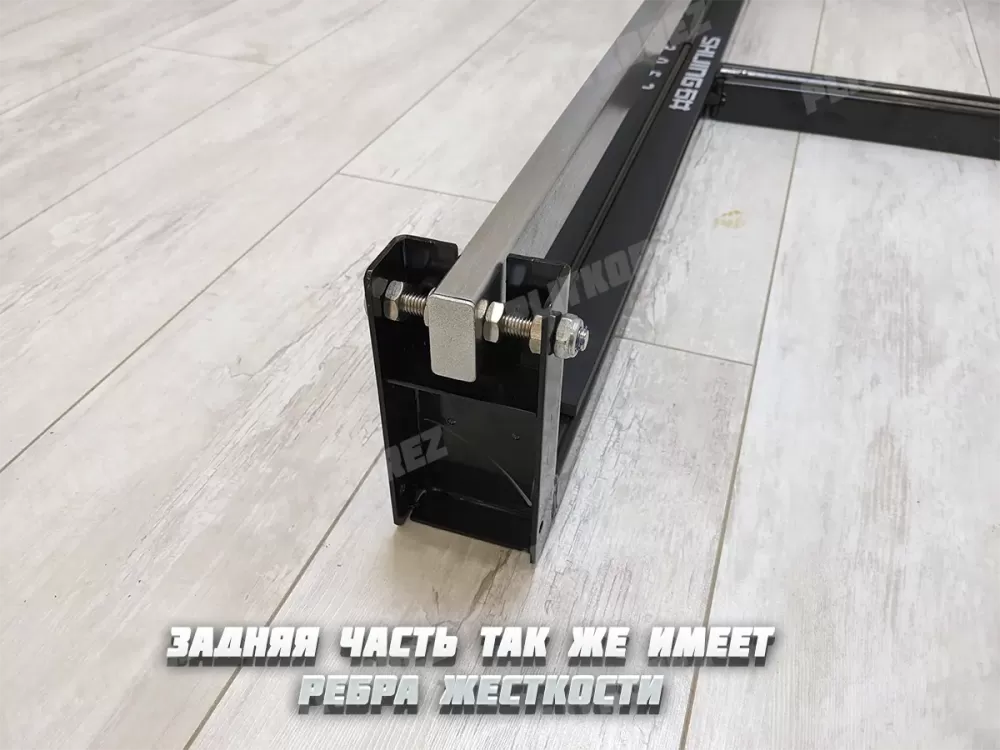

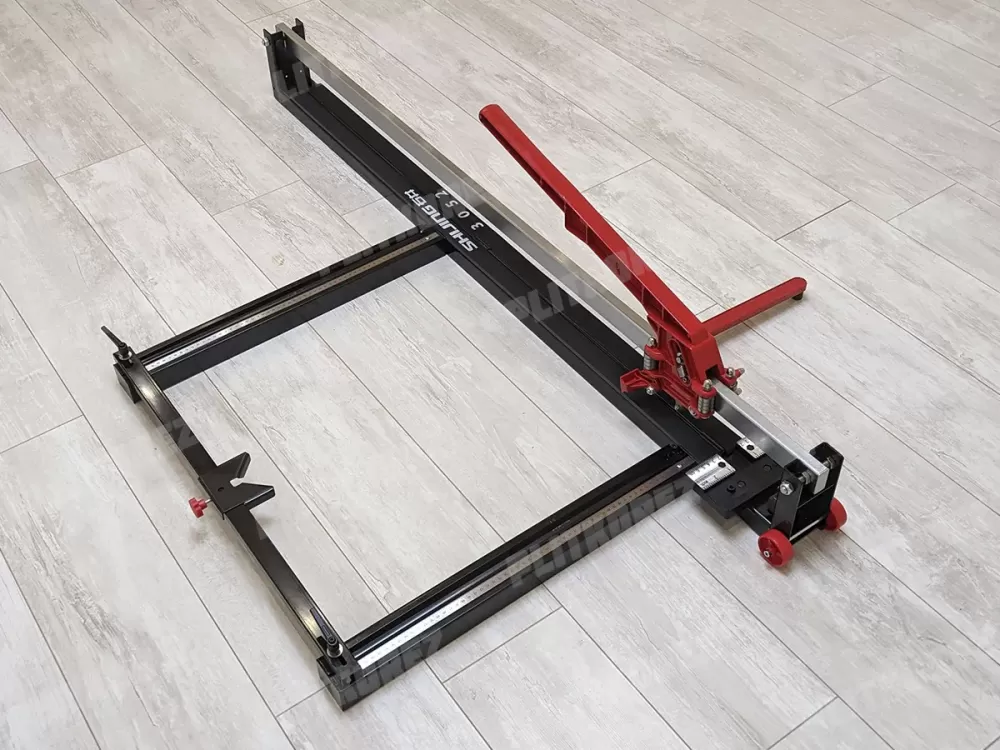

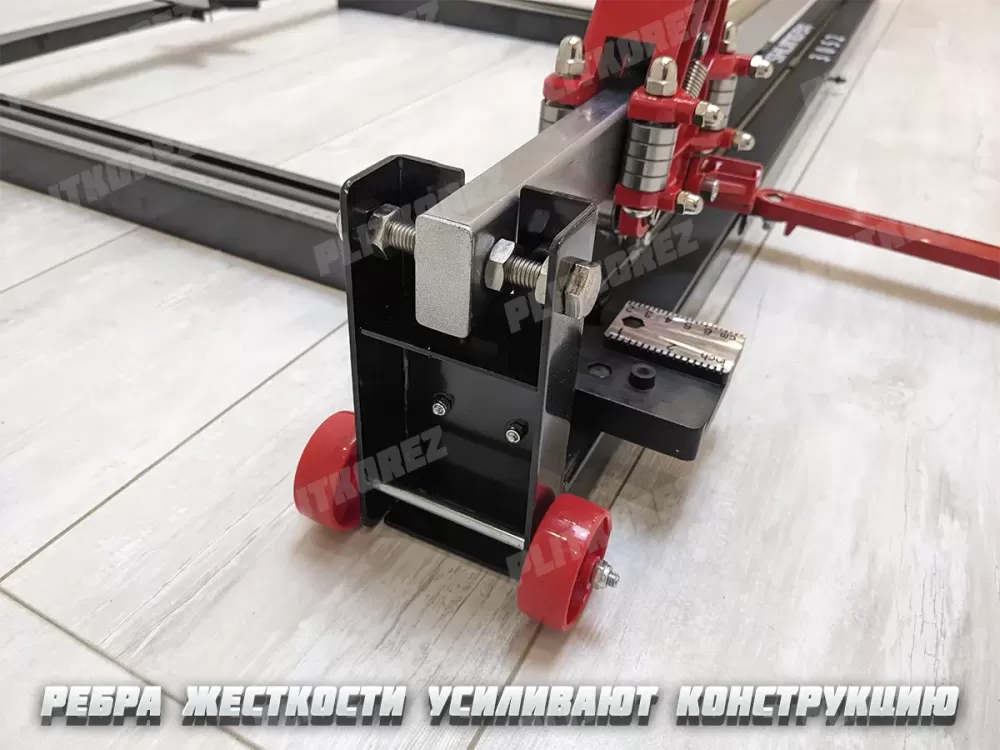

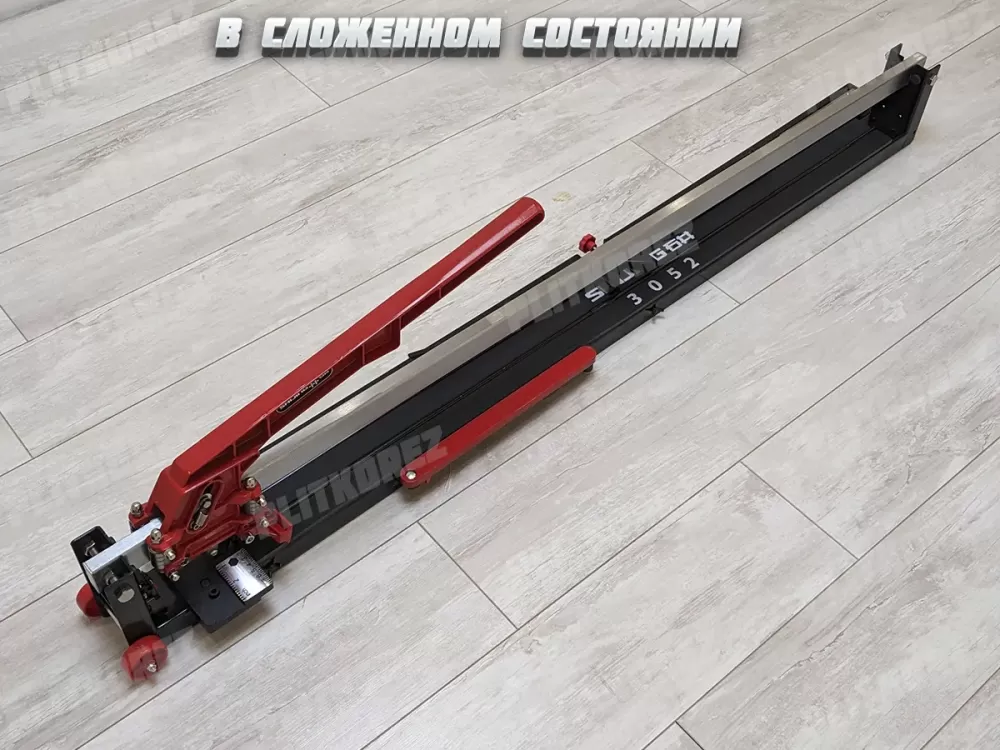

Плиткорез Shijing 3052 1200 мм - максимально простой и надежный инструмент, в основе которого используется сталь и алюминий. Практичные и долговечные материалы не требующие какого либо пристального ухода. Каркас выглядит как швеллер, усиленный ребрами жесткости изнутри, в котором крепится с двух сторон центровочными болтами и зажимными регулировочными гайками - направляющая, выполненная из специального легированного сплава, повышенной прочности. Сама направляющая представляет из себя грубо говоря профильную трубу, с толщиной стенок около 3 мм. Жесткости более чем достаточно для качественного и плавного реза без особых усилий. На более старых моделях Shijing 3051, 3021 использовалась литая направляющая (полнотелая), что увеличивало вес плиткореза где то на 2-3 кг, но в последующих моделях производитель от нее отказался, из за отсутствия смысла использования. Принцип реза заключается в том что бы просто срезать верхний слой глазури плитки, для этого даже давить на рукоять каретки не нужно всей массой тела, достаточно небольшого нажатия одного пальца руки ! Если плитка поддается разламыванию механическим способом, то она и так сломается, а если нет, то повышенная жесткость и усилие нажима на режущий ролик не приведут к лучшему результату.

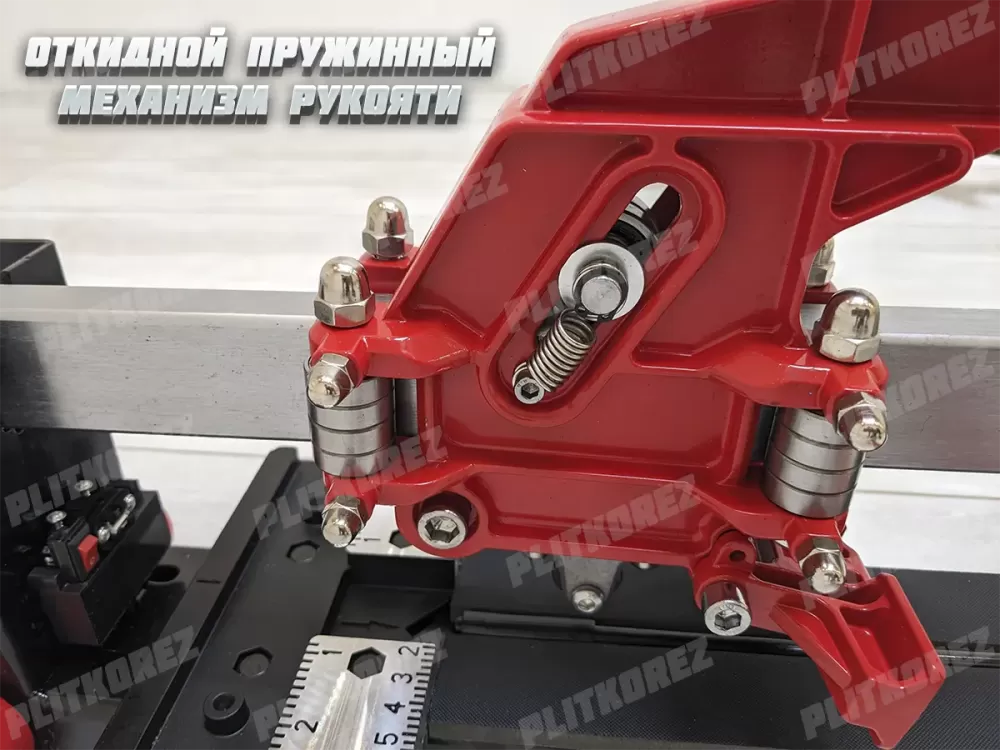

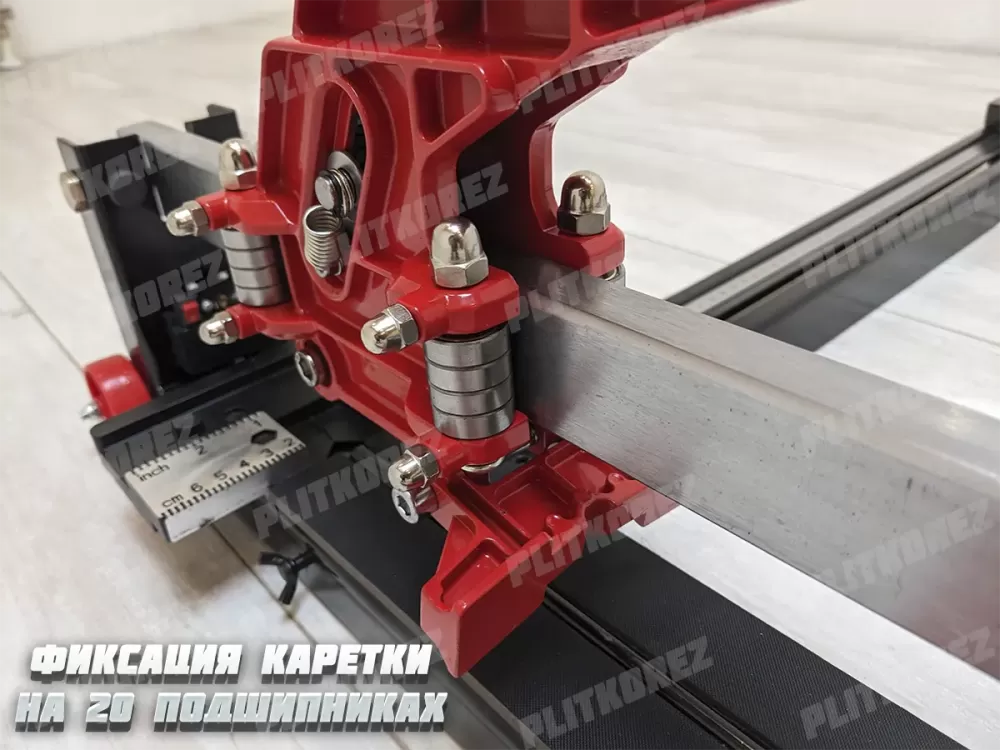

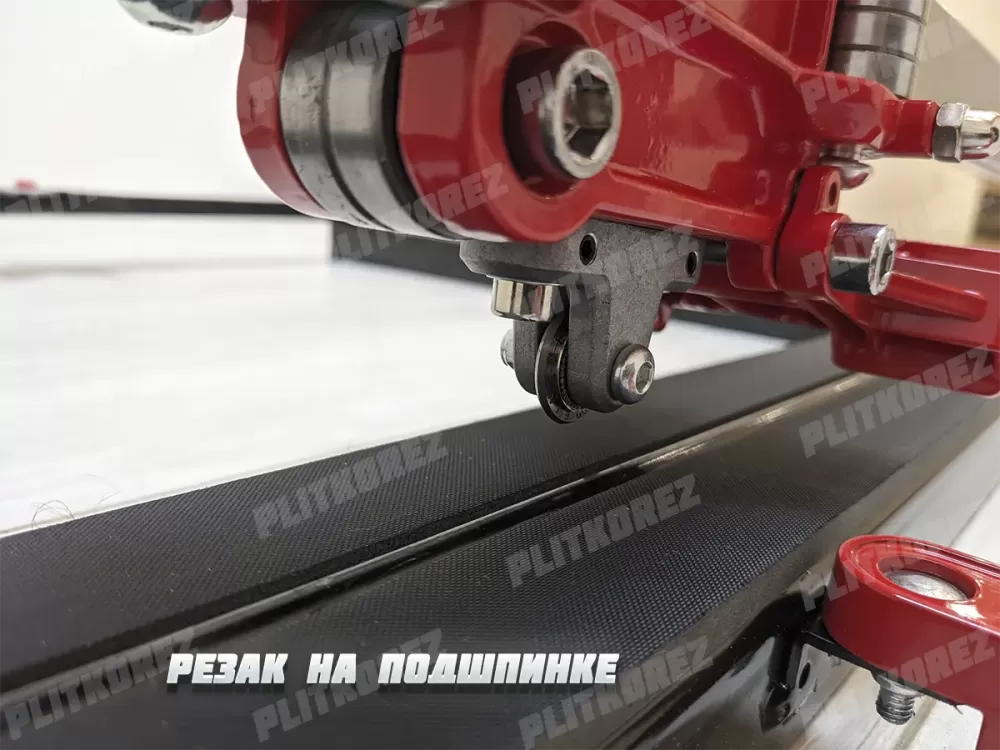

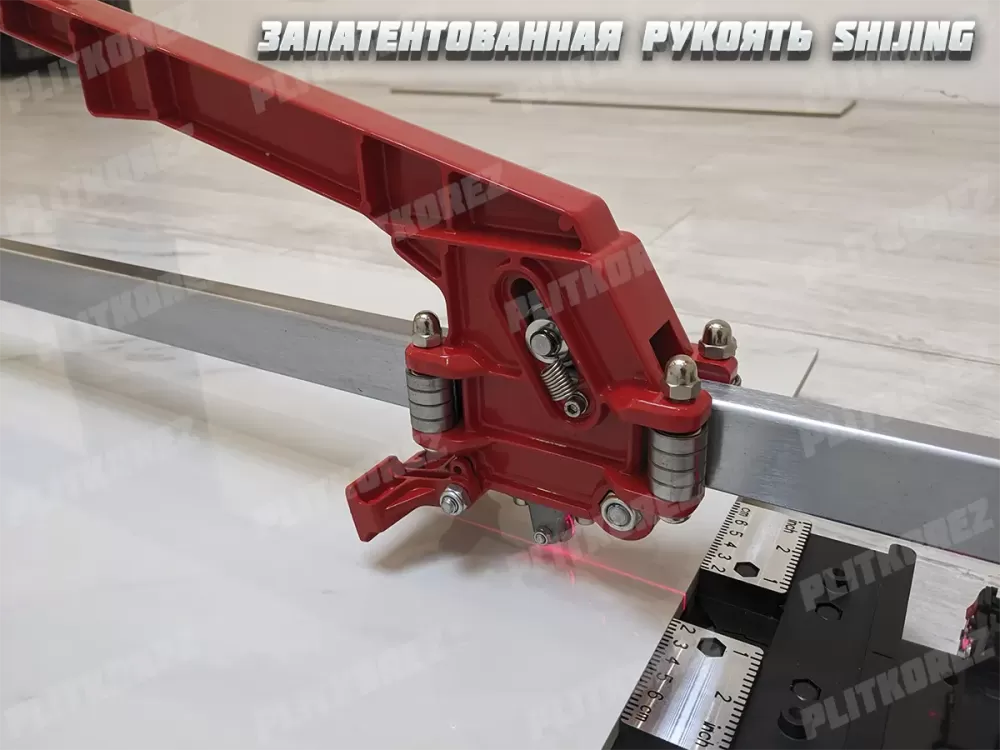

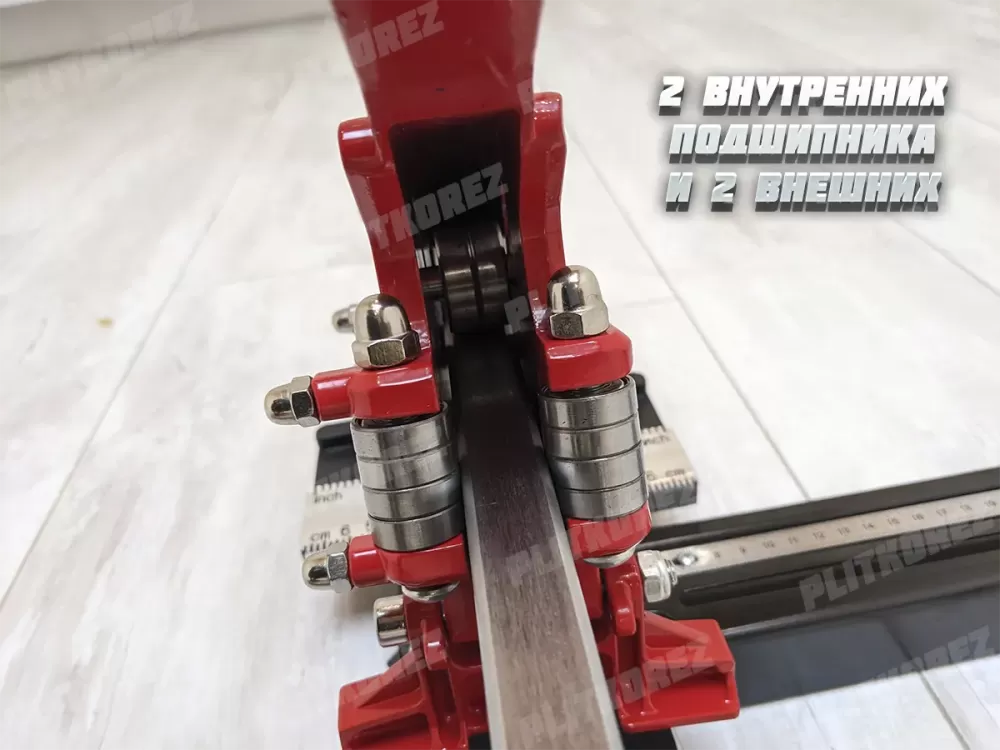

Каретка выполнена из легкого алюминия, судя по информации от производителя, это их собственная запатентованная разработка. В строении каретки используется много ребер жесткости, что повышает ее устойчивость к механическому повреждению. Плавность скольжения вдоль направляющей обеспечивается 20-тью подшипниками, фиксирующих каретку по всех плоскостях (вверху и снизу по 2 подшипника, по бокам с каждой стороны по 4). Так же наличие такого количества подшипников исключает люфты рукояти, а присутствие возвратной пружины, повышает удобство откидывания рукояти в верхнее положение, после совершения разлома плитки. Что же касается режущего ролика, то он в основе своей так же имеет подшипник. Сам резак выполнен из твердого сплава карбида вольфрама, с заявленным ресурсом от производителя 10 000 метров реза плитки. Судя по отзывам плиточников, кто постоянно работает с этим плиткорезом, реально хватает резака где то от полу года до года активной постоянной работы. Кстати резак имеет размеры 22 по внешнему диаметру и 5 мм внутренний диаметр, что делает его возможным заменить на итальянский Rubi (эталон качества). Многие мастера именно так и делают, хотя и стоковый ролик весьма неплох.

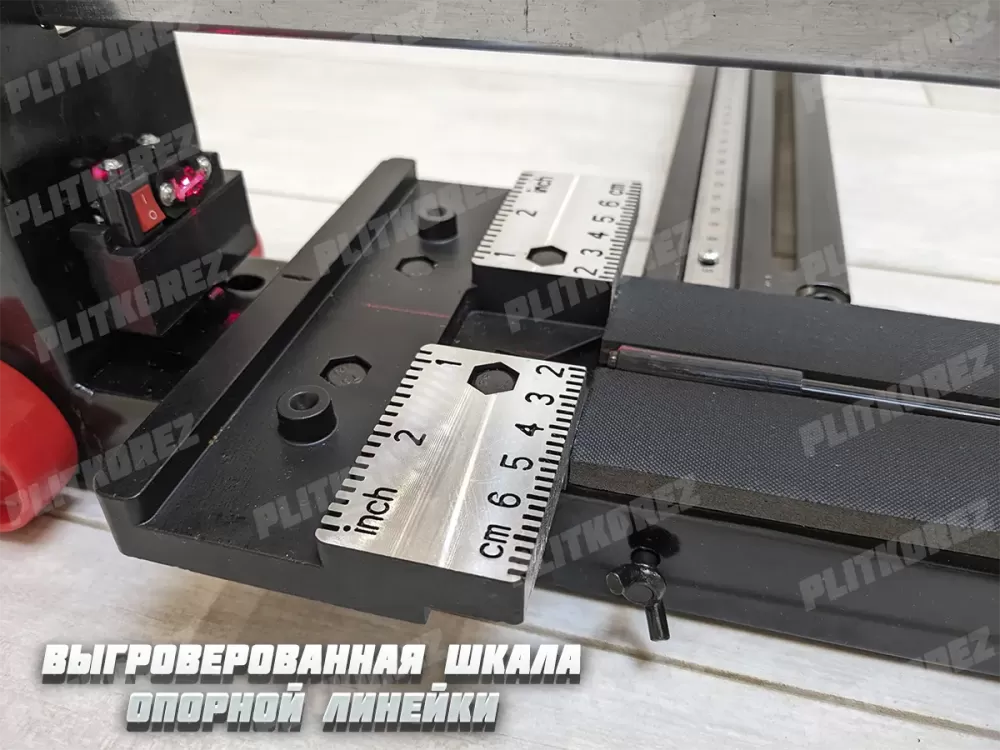

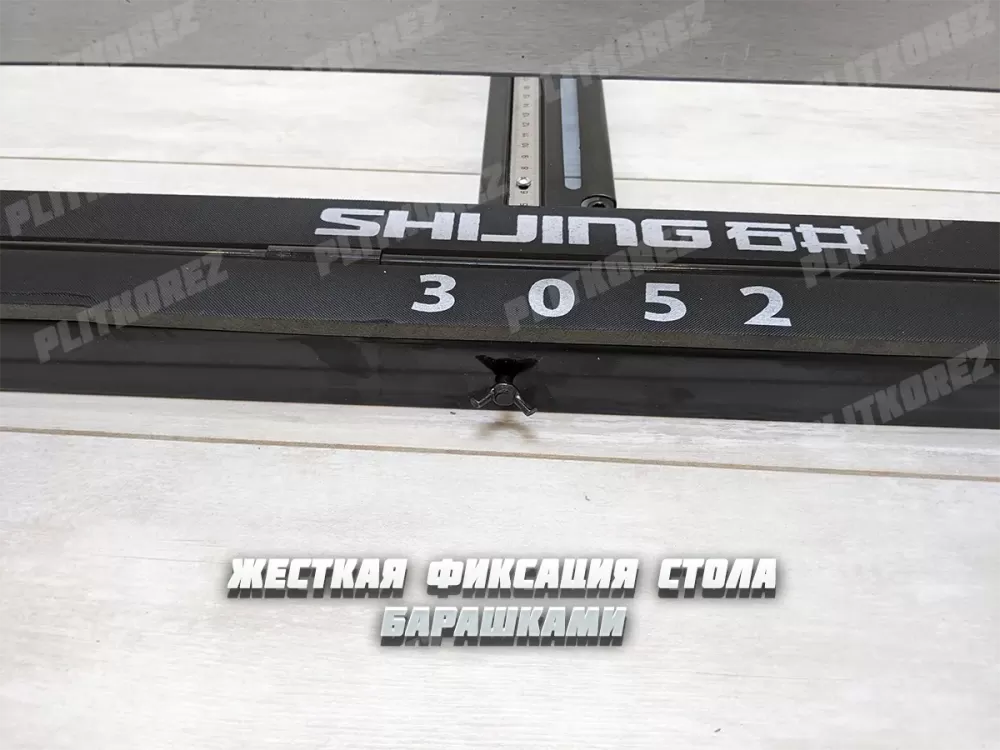

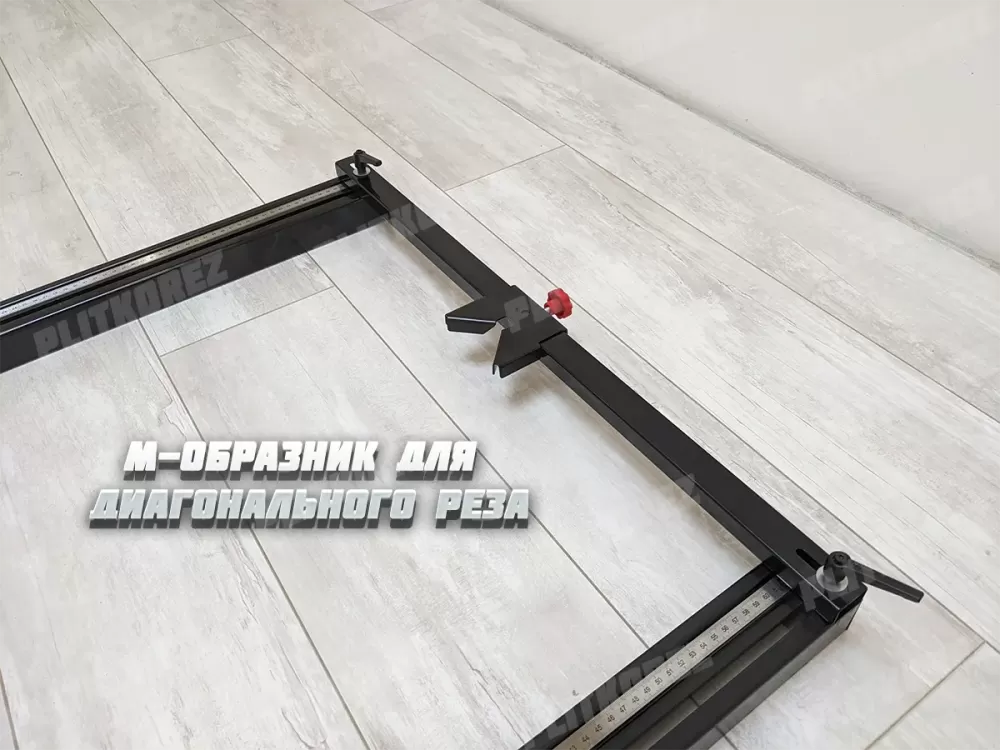

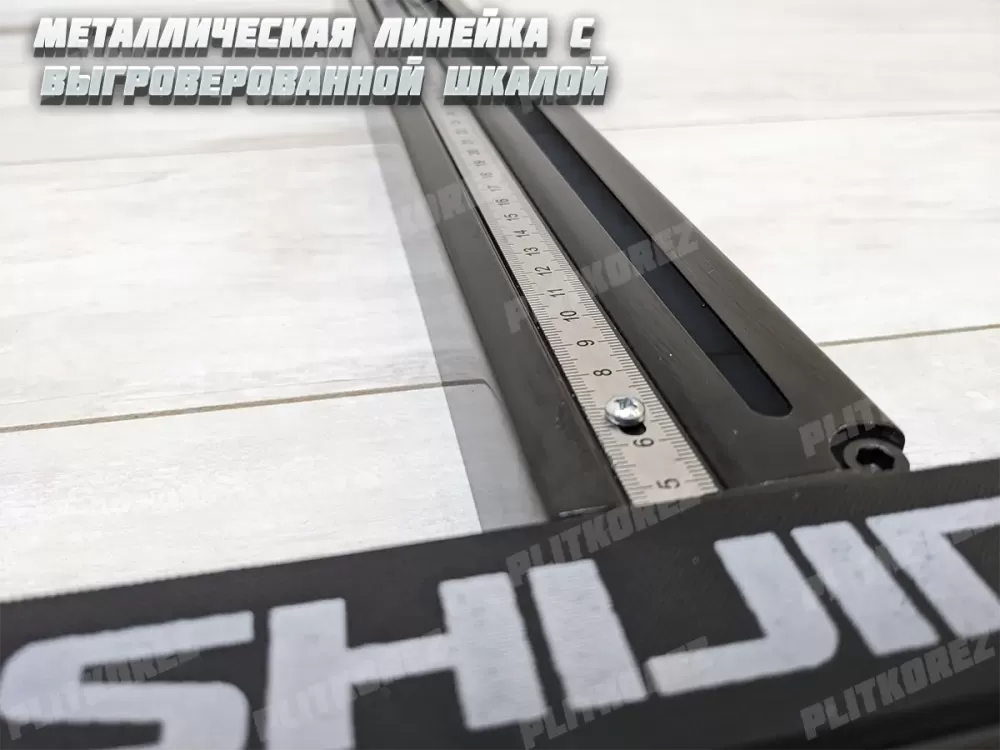

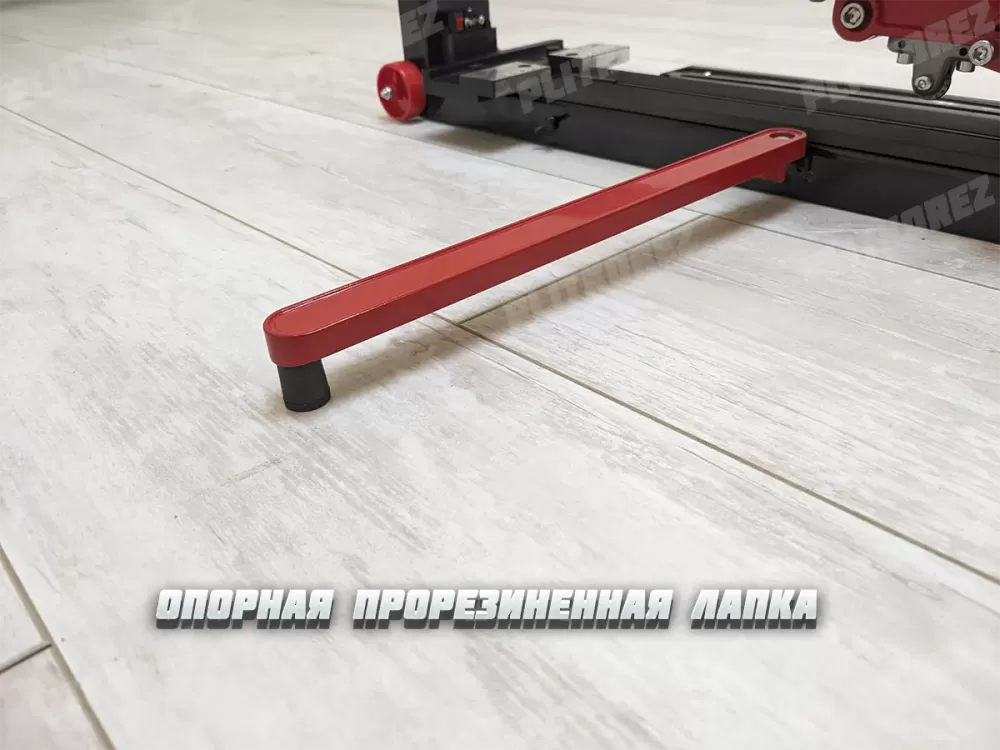

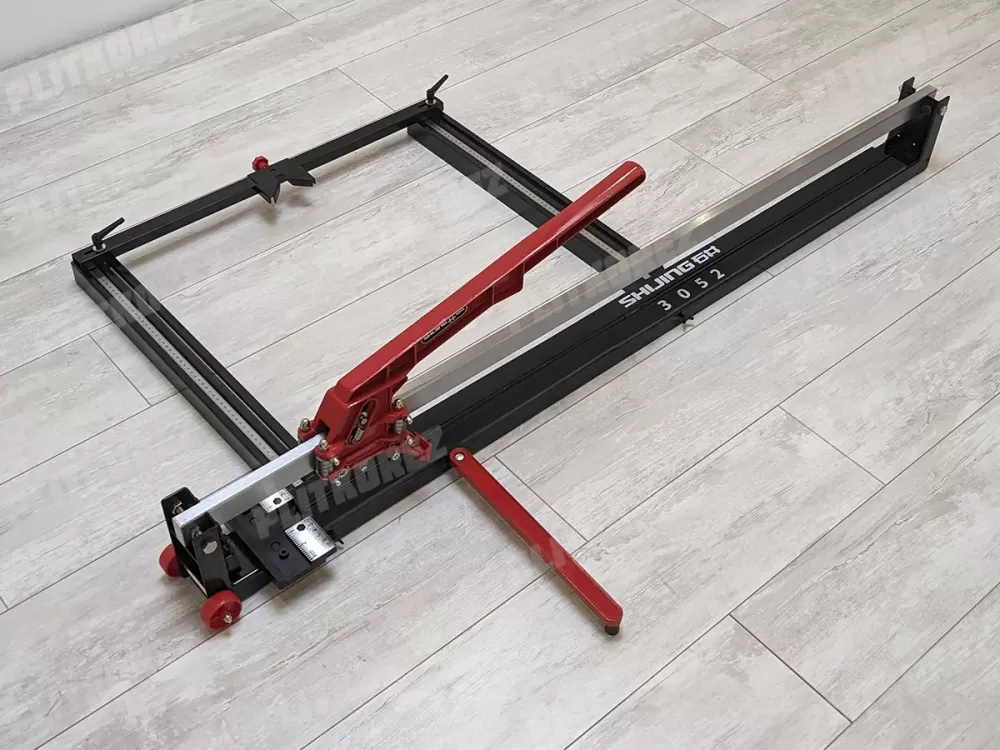

Наличие раскладывающегося "стола" повышает удобство работы с широкоформатной плиткой, а подпорная лапка предотвращает падение плитки и ее повреждение, после разлома. Стол так же имеет регулировку по вылету, для точного установления желаемого размера отрезной плитки. Линейка выполнена из металла, циферблат выгравирован, что повышает ее устойчивость к стиранию надписей. Так же в комплекте присутствует так называемый М-образник, для угловых фиксаций плиток, к примеру для реза по диагонали.

Shijing 3052 справляется со всеми керамическими плитками и практически со всем керамогранитом. Главное что бы поверхность была ровной, гладкой. В этом случае в 99% проблем не будет. В остальных вариантах надо пробовать, есть так называемый перекаленый керамогранит, который тяжело поддается разлому, в этом случае используют методику предварительного смазывания линии разлома любой хорошо тякучей маслянистой жидкостью (подойдет восковое масло, или WD-40), которая при прорезании глазури, проникает в поры плитки, и помогает совершить ее разлом (принцип подробнее смотрите на видео ниже). В остальных случаях, если даже эта методика не помогает, рекомендуется использовать уже водный плиткорез.

Принцип работы

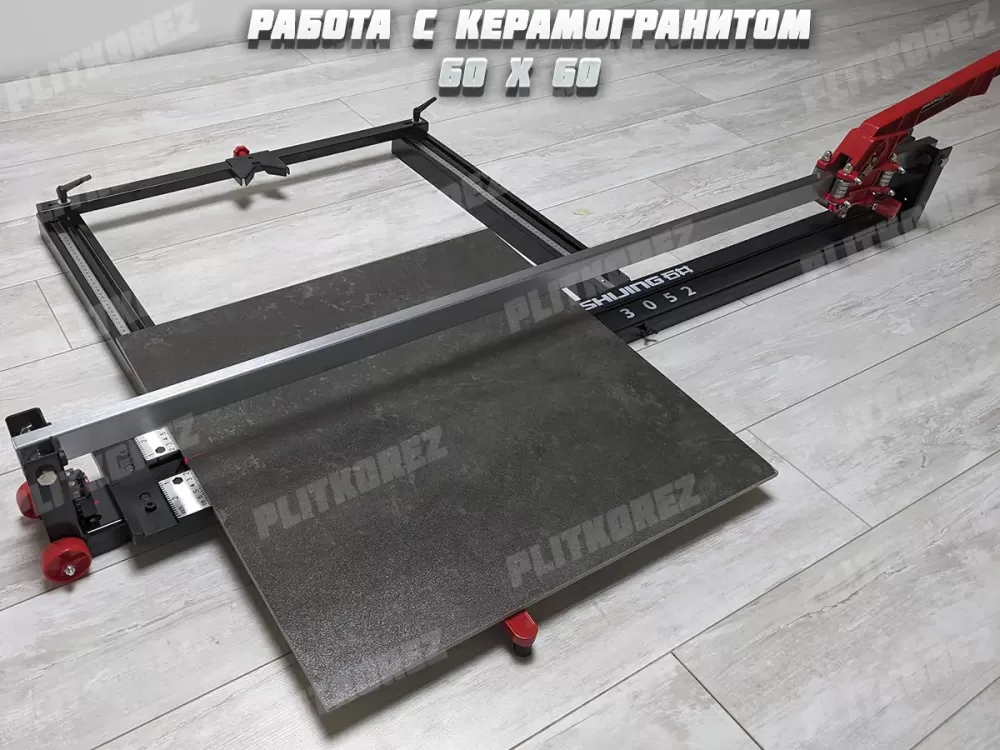

Все предельно просто. для начала Вам нужно разложить плиткорез на ровную твердую поверхность, что бы исключить его качание из стороны в сторону и возможные люфты. Раскладывается стол с ограничением нужной ширины реза (по линейке), с другой стороны выставляется опорная лапка (красная), поддерживающая плитку после разлома. Укладывается плитка на основание плиткореза в упор к разметочной шкале. Каретка с режущим роликом отводится к основанию задней части плиткореза. Легким нажатием на рукоять происходит прокат (рез) роликом верхней части плитки, срезается так называемая "глазурь". После чего откидывается лапка скалывателя, далее необходимо надавить на крайную часть плитки, которая находится ближе к передней части плиткореза (там где располагается выгравированная шкала линейки). Происходит разлом плитки на 2 части.

Что бы нагляднее понять весь процесс работы с данным плиткорезом, можете ознакомиться с видео (правда там модель немного другая, старая, без откидной лапки, но принцип подготовки инструмента к работе, и сам процесс точно такой же):

Распаковка Shijing 3052 и рез по 2-3 см на "лапшу":

Обзор от реального плиточника (на видео DLT Optima-1200, тоже самое что и Shijing 3052 1200):

Обслуживание

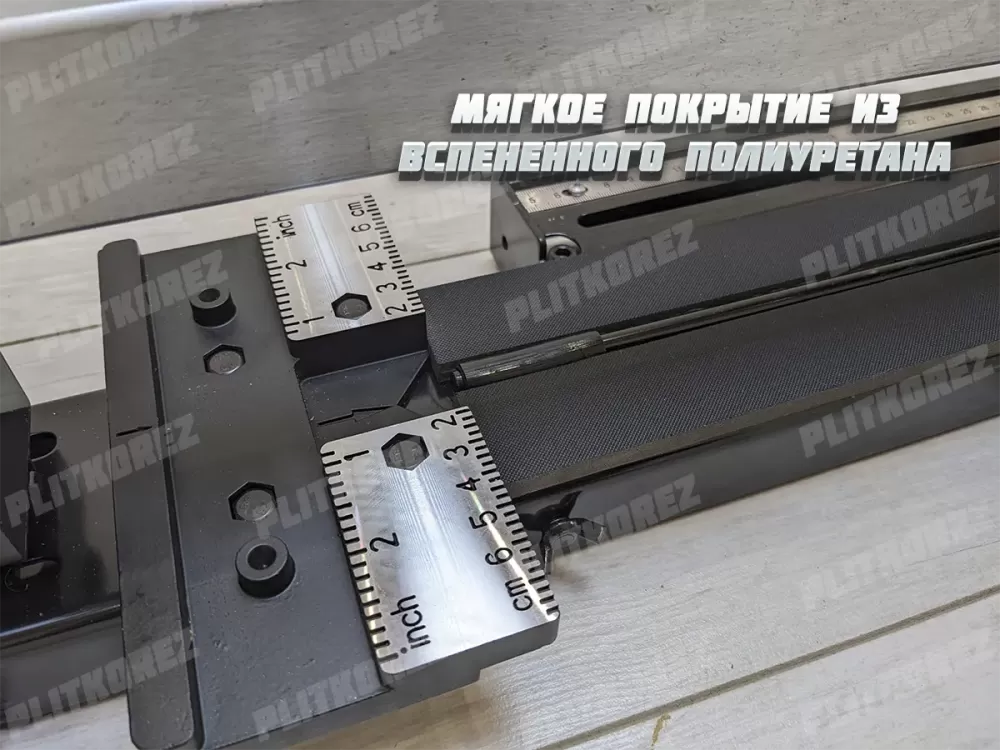

Как уже было сказано выше, плиткорез Shijing 3052 не нуждается в каком то особом уходе. Достаточно после эксплуатации протереть пыль, и убрать остатки крошки плитки, что бы они не повреждали поролоновое амортизирующее покрытие. Самое главное протереть от остатков пыли и грязи направляющую. Если не планируется длительное время использовать плиткорез, то можно так же направляющую смазать маслом. В остальных случаях это не требуется, т.к. масло это "магнит" для пыли.

Замена ролика

Замена режущего ролика происходит предельно просто. Ролик распологается на одном болтике под шестигранную шляпку, притянутым гаечкой. Возьмите из набора шестигранник и ключ нужного размера, вставьте шестигранник в шляпку болтика, с другой стороны ключем открутите гайку. Замените ролик. Вставьте болтик и затяните гайку в обратной последовательности. Запасной оригинальный режущий ролик Вы кстати можете приобрести у нас: заказать!
