Плиткорез Shijing 3721 800 мм

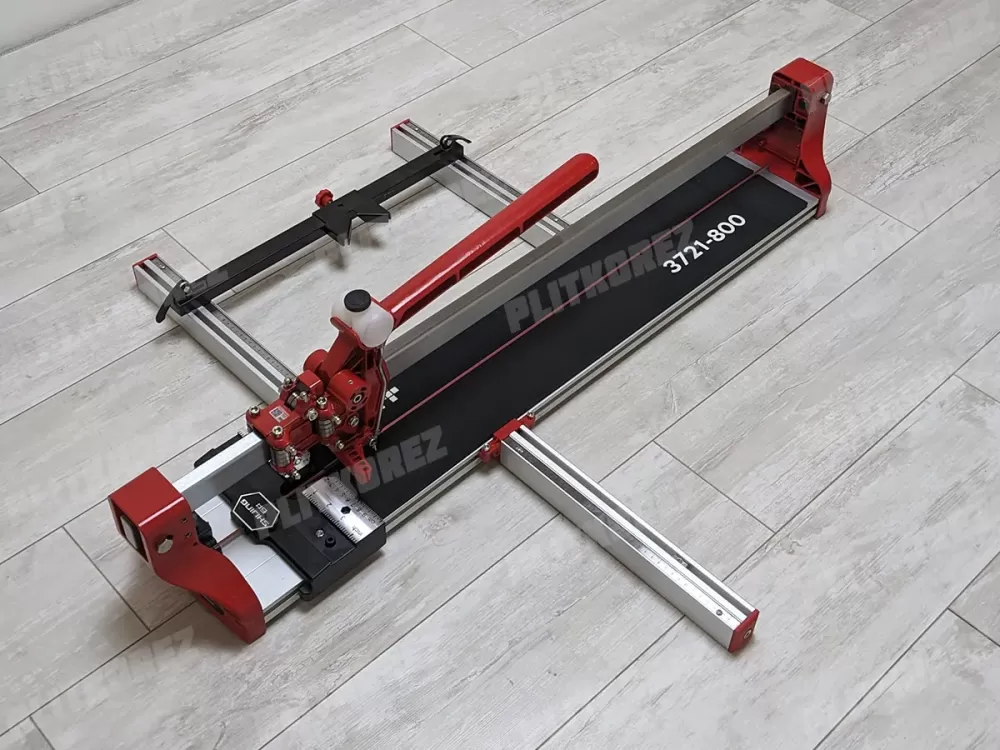

Монорельсовый ручной плиткорез Shijing 3721 800 мм (максимальная длина реза 870 мм). Тоже самое что и DLT Maxline 870, только первый производится для внутреннего рынка Китая, а второй для рынка СНГ (поставщик Беларусь). Оба делаются на одном заводе в Китае, ни каких отличий у них нет. Shijing 3721 плиткорез среднего ценового сегмента, улучшенная и более модернизированная модель Shijing 3022. В основе своего каркаса уже используется алюминий, увеличенная площадка основания, более качественный лазер, более технологичная рукоять, фиксированная каретка, литые формы каркаса, возможность работы с подачей масла. И много других отличие о которых будет сказано подробнее далее. Прекрасно справляется с керамической плиткой и керамогранитом толщиной от 3 до 20 мм. Рез плитки с подобными инструментами это теперь не работа а приятный процесс и получение удовольствия. Самое главное преимущество этого плиткореза в способности отрезать плитку 60 х 60 см по диагонали, это достигается из за форм фактора торцевых планок и более "глубокого" движения каретки (она как бы утапливается в опорную планку, и благодаря этому ход каретки увеличивается).

Авито: Безопасная покупка на Авито.

Комплектация

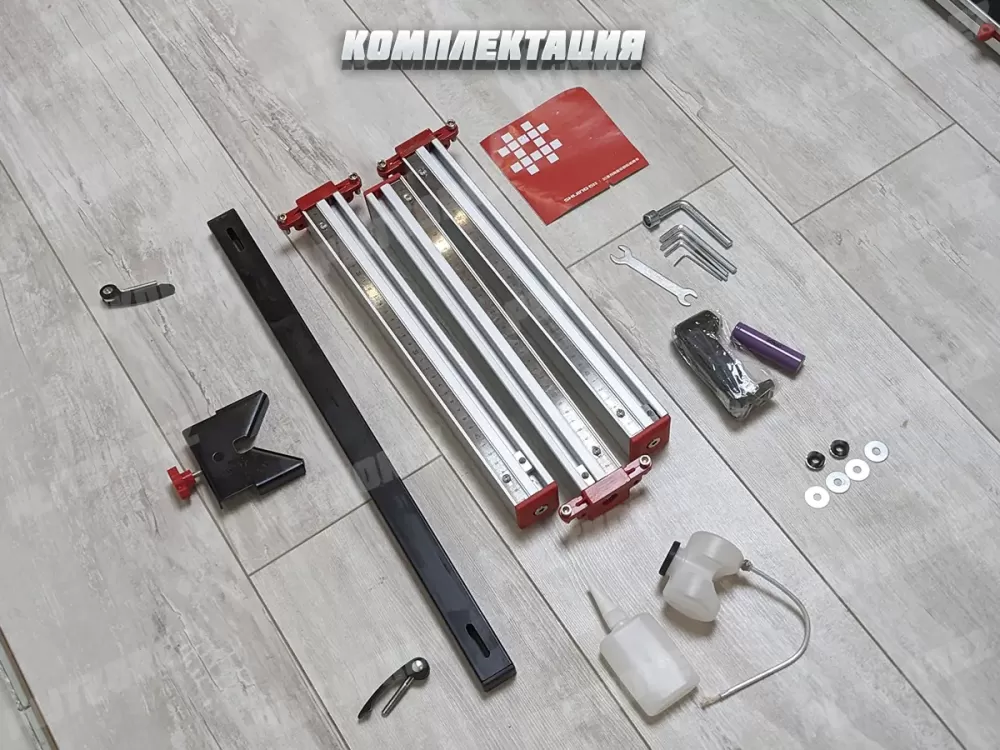

1. Плиткорез Shijing 3721 (режущий ролик в комплекте);
2. Зеленый лазер, зарядное устройство и аккумулятор;
3. М-образник (для угловых резов плитки);
4. Четыре ножки опорного "стола" и ограничительная планка с двумя барашками;
5. Набор нержавеющих болтов (для крепления стола);
6. Набор шестигранников и ключ;
7. Масленка и масло (для реза проблемных плиток);
8. Инструкция на китайском.

Характеристики

• Тип: Ручной монорельсовый плиткорез;
• Модель: Shijing 3721 800 мм;
• Производитель: Shijing (Китай);
• Длина реза: максимальная длина реза до 870 мм (подойдет для реза плитки: 80 см, 60 см а так же для диагонального реза плитки 60 х 60 см, и более мелкие варианты);
• Принцип реза: Ручное проведение резаком по верхней кромке плитки от себя;
• Каркас: Алюминиевая платформа с ребрами жесткости;
• Направляющая: Легированная сталь, в форме пустотелой "трубы" 40 х 20 мм, толщина стенок 3 мм;
• Каретка: Алюминий с ребрами жесткости, запатентованная разработка китайцев, независимый ход рукояти которая расположена на отдельной втулке;

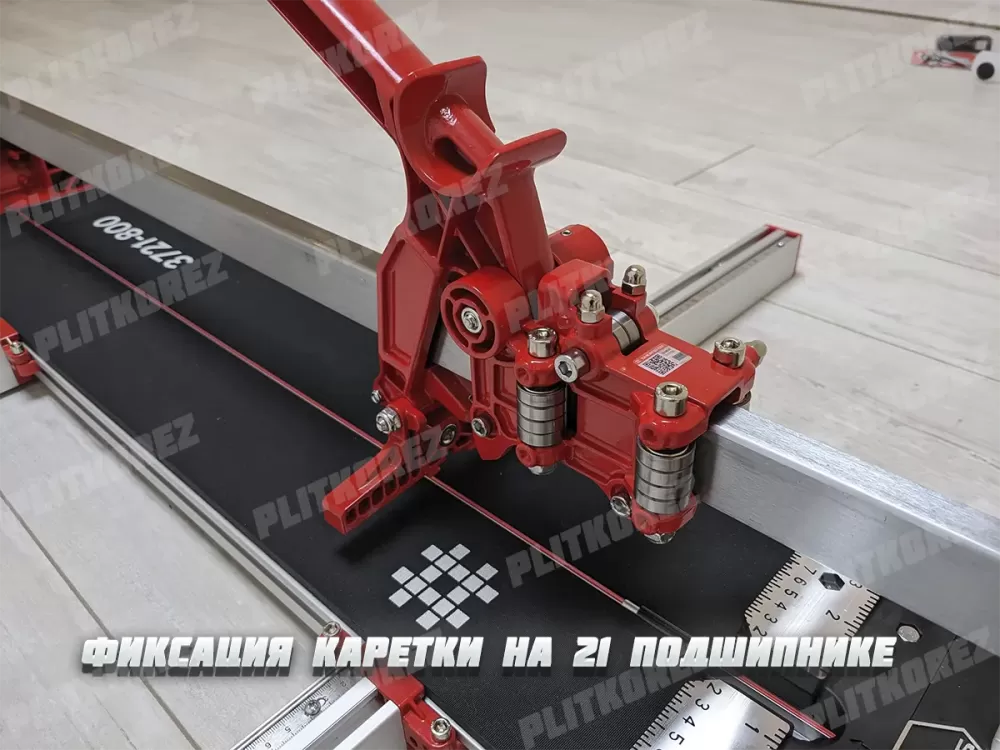

• Фиксация каретки: 21 подшипник (2 сверху, 3 снизу, и по 8 шт слева и справа);
• Тип скалывателя: откидная "лапка", четкая фиксация на магните;
• Режущий ролик: 22 х 5 мм (толщина 6 мм) на подшипнике, заявленный ресурс 10 000 м;
• Толщина плитки: от 3 до 20 мм;
• Наличие лазера: есть, зеленый (аккумулятор в комплекте);
• Параметры в упаковке: 1245 х 235 х 265 мм, вес ~15,5 кг.

Описание

Теперь подробнее рассмотрим в чем же конкретно отличие плиткореза Shijing 3721 от базовых моделей этого бренда. Так же нижеперечисленные пункты, являются и отличительными особенностями этой модели:

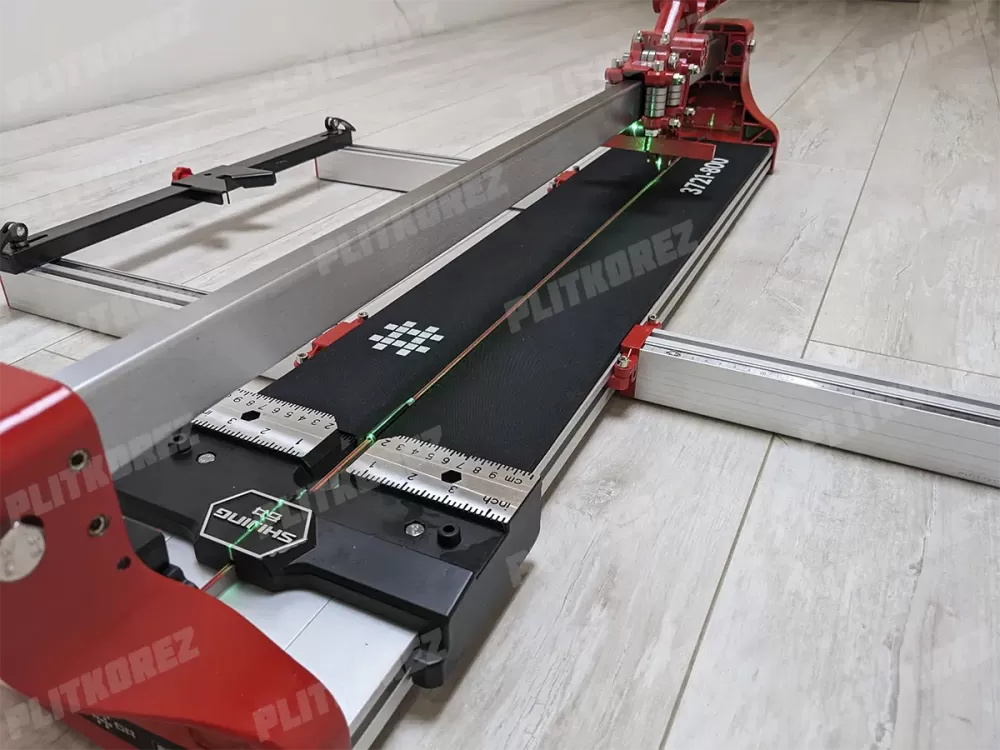

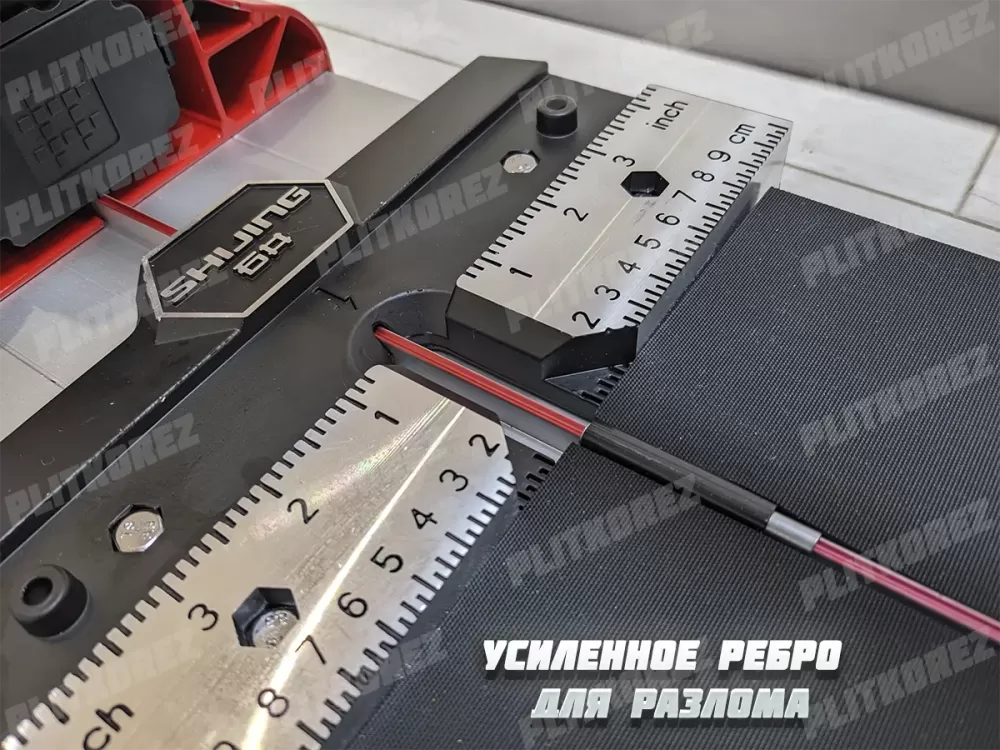

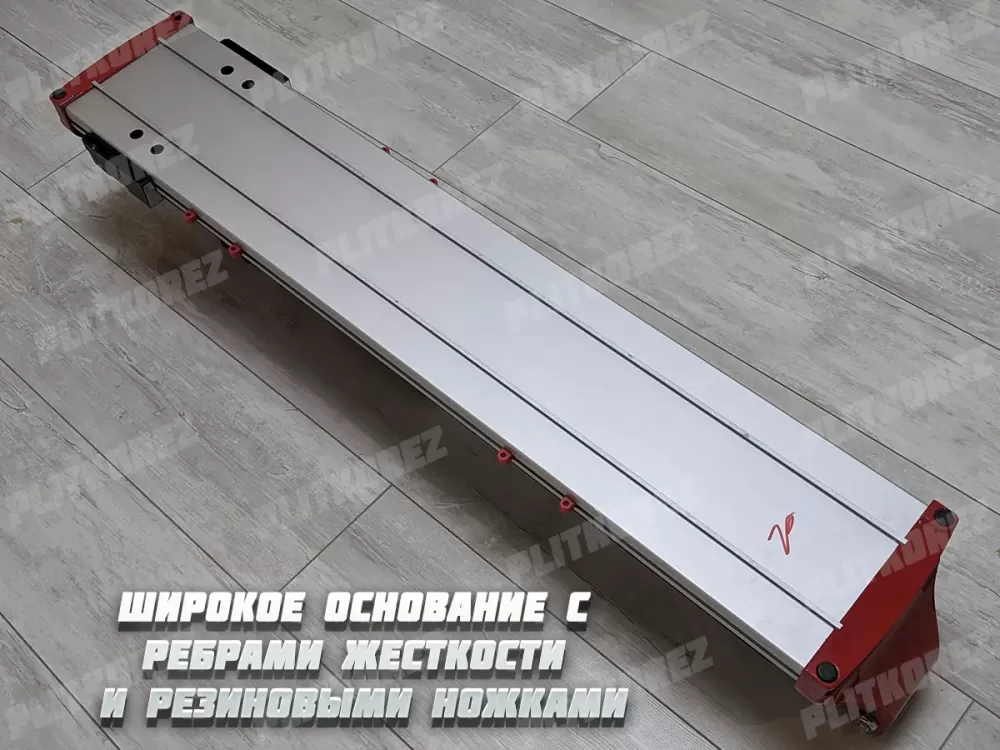

• Основа каркаса теперь состоит полностью из алюминия, более легкого металла. Но благодаря большей толщине (около 3 см), а так же ширине 200 мм, и многочисленным ребрам жесткости, жесткость всей конструкции от этого только выиграла, при этом не прибавив в весе. Так же благодаря широкой платформе располагать плитку стало гораздо удобнее, и в некоторых случаях можно работать без разложения "стола" полностью. Кроме того линия разлома, которая идет по середине основания, в части где происходит надавливание лапки, усилена металлом, и сверху имеет пластиковую оправу, для демпфирования при разломе плитки (что бы плитка вдруг не начала ломаться снизу, разлом снизу должен происходить в последний момент, когда верхняя часть "раскрылась" уже, иначе может быть кривой надлом или вообще скол);

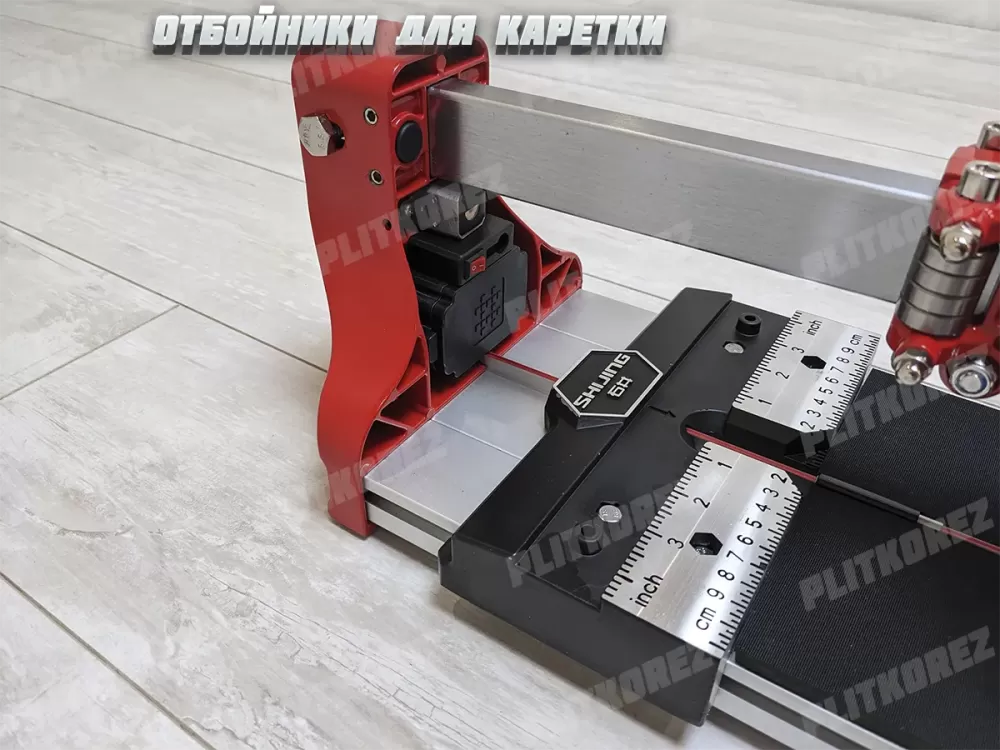

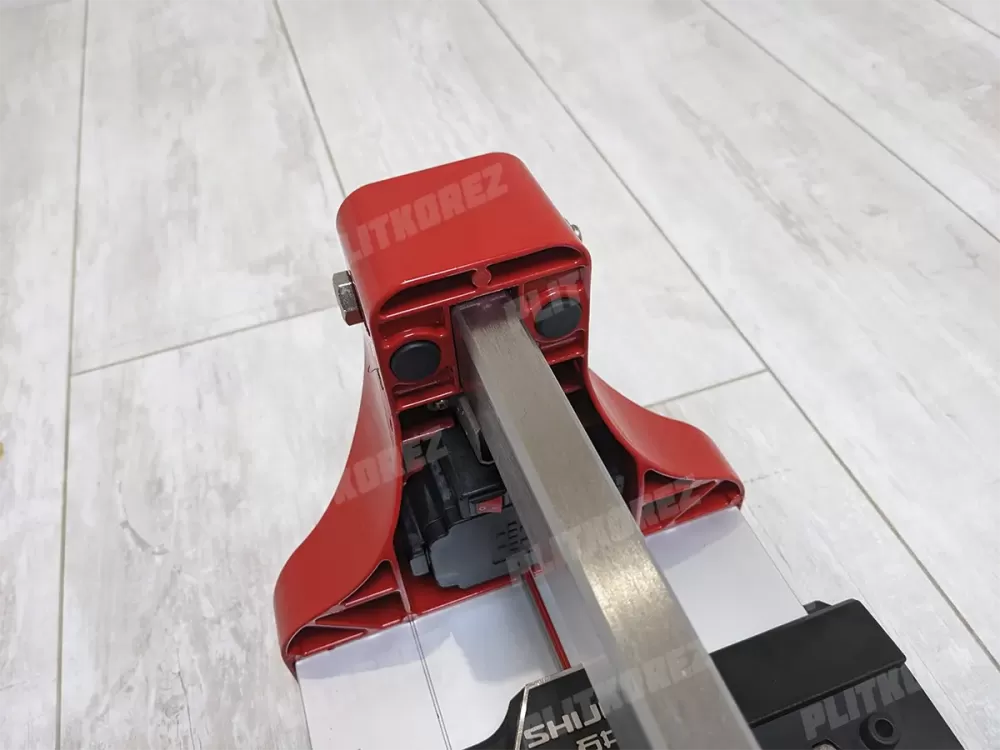

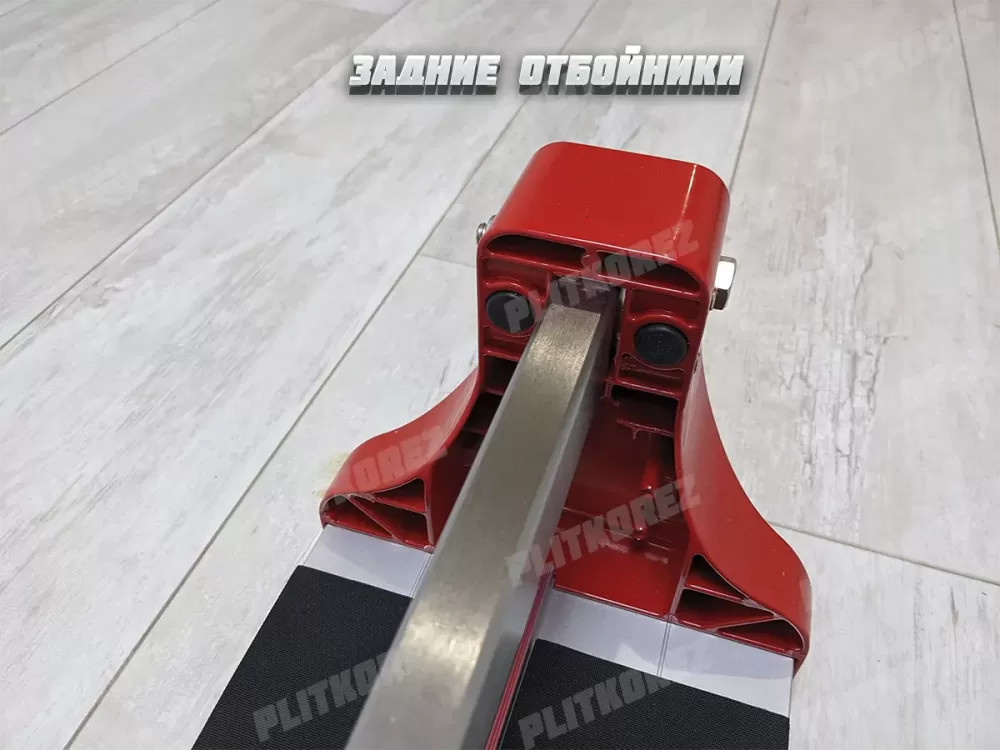

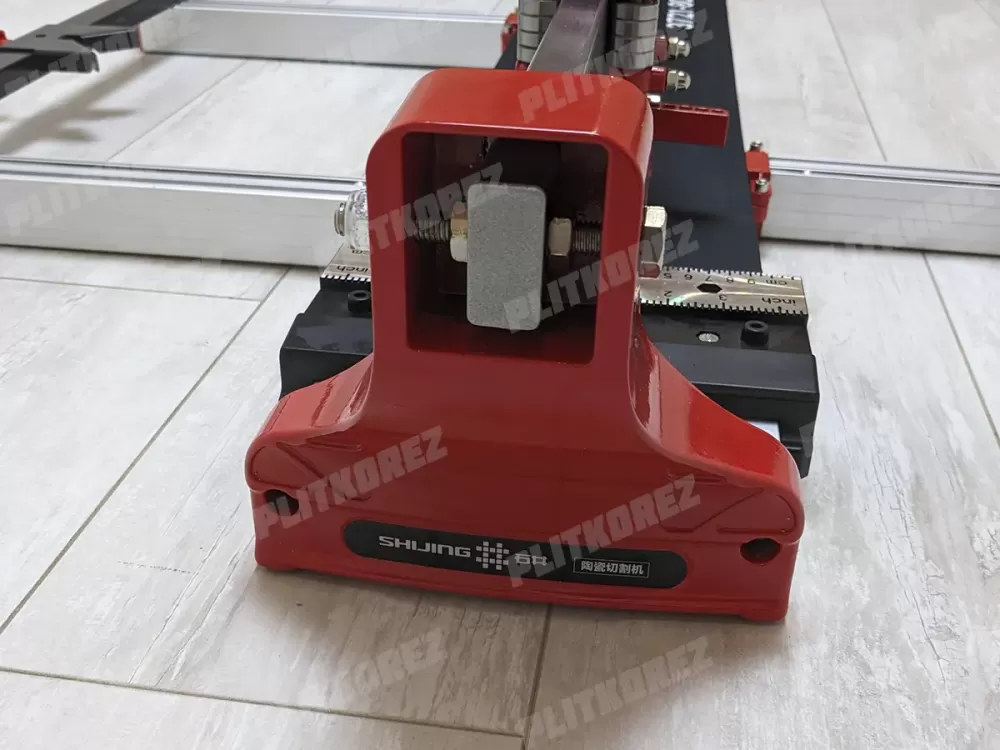

• Торцевые планки выполнены из формовочного алюминия с ребрами жесткости. Позволяют размещать лазер утопленно внутри с любой стороны, не мешая движению каретки. Благодаря чему увеличена собранность и крепкость конструкции, не увеличивая общий вес инструмента. Так же как и в предыдущих моделях, торцевые планки имеют резиновые отбойники, предотвращающие удары каретки о них. Надо отметить что выполнены они более изящно и эстетично. Внешне изделие не выглядит "колхозным" и собранном на "коленках";

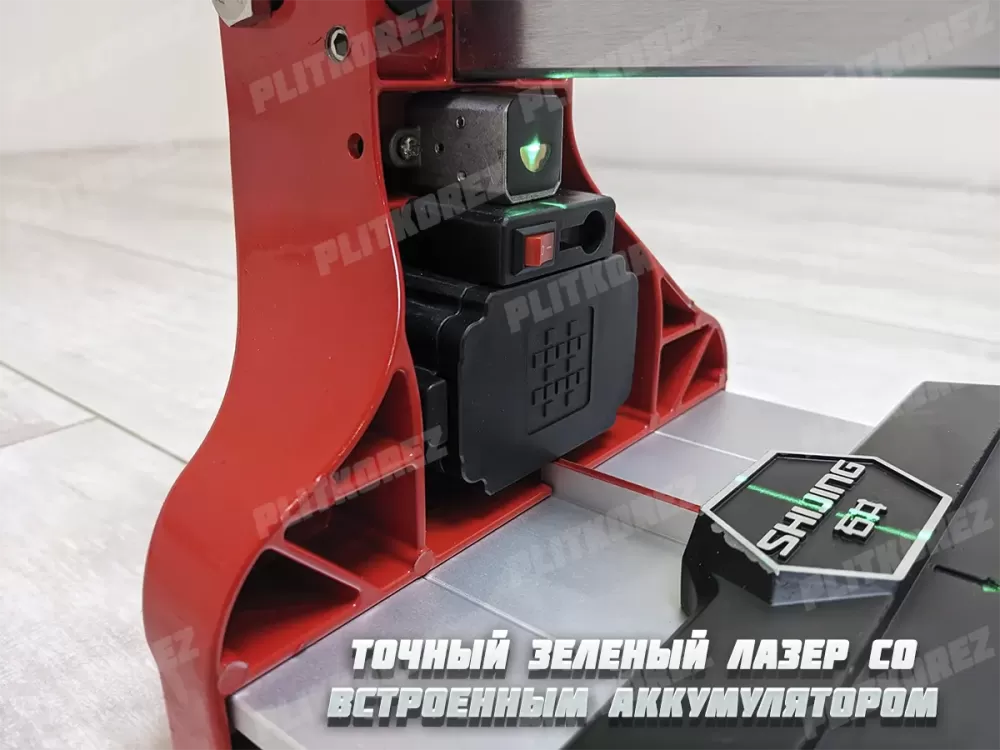

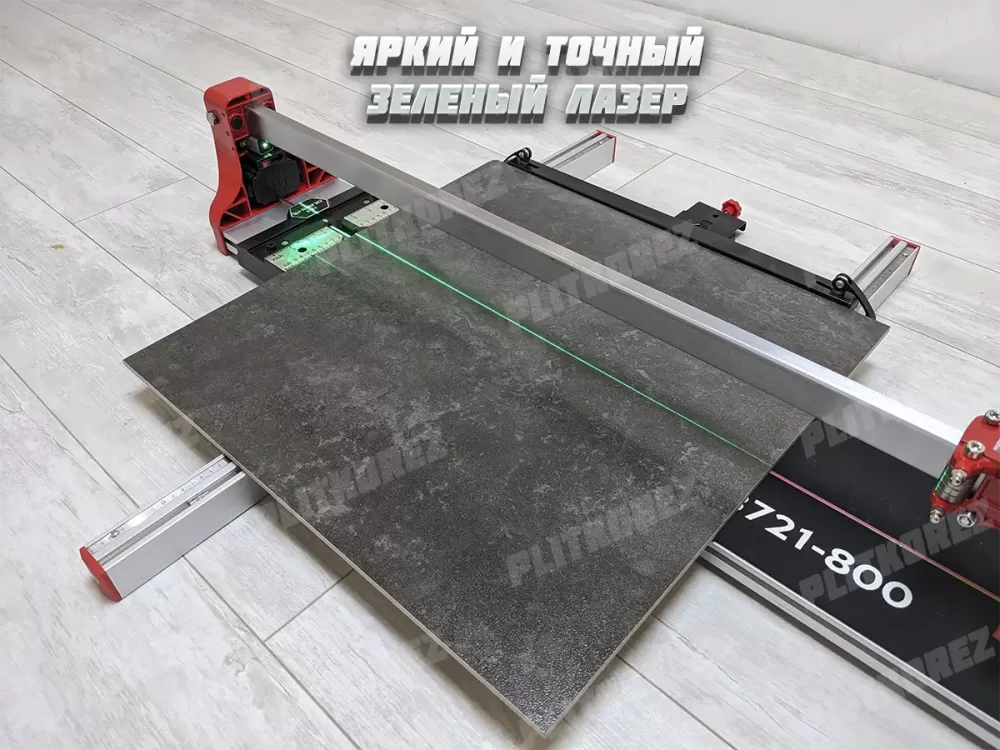

• Shijing 3721 комплектуется с завода качественным зеленым лазером, который по конструктиву сильно отличается от красного. Имеет более ровный и мощный луч, который к тому же лучше видит человеческий глаз днем (на ~20%). В комплект сразу входит аккумулятор и зарядное устройство к нему. Что позволяет работать с лазером бесконечно долго, пока аккумулятор не исчерпает все свои циклы перезарядки. Мелочь а приятно. Более того, конструкция лазера позволяет работать и от пальчиковых батареек. Если вдруг аккумулятор неожиданно "здохнет", а на подзарядку нет времени.

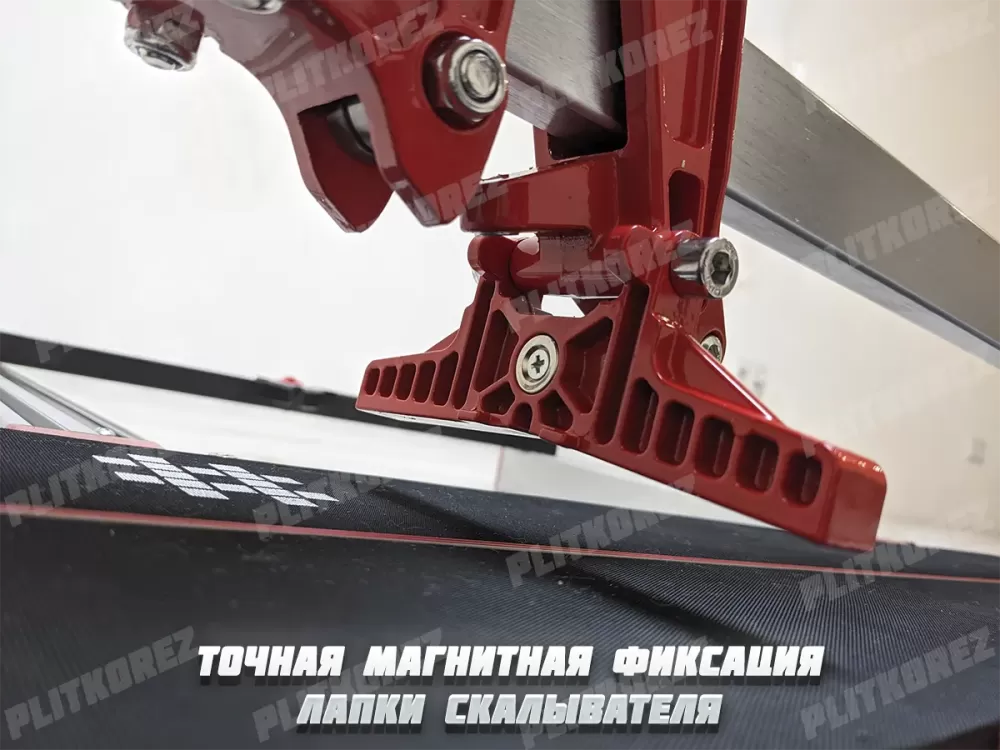

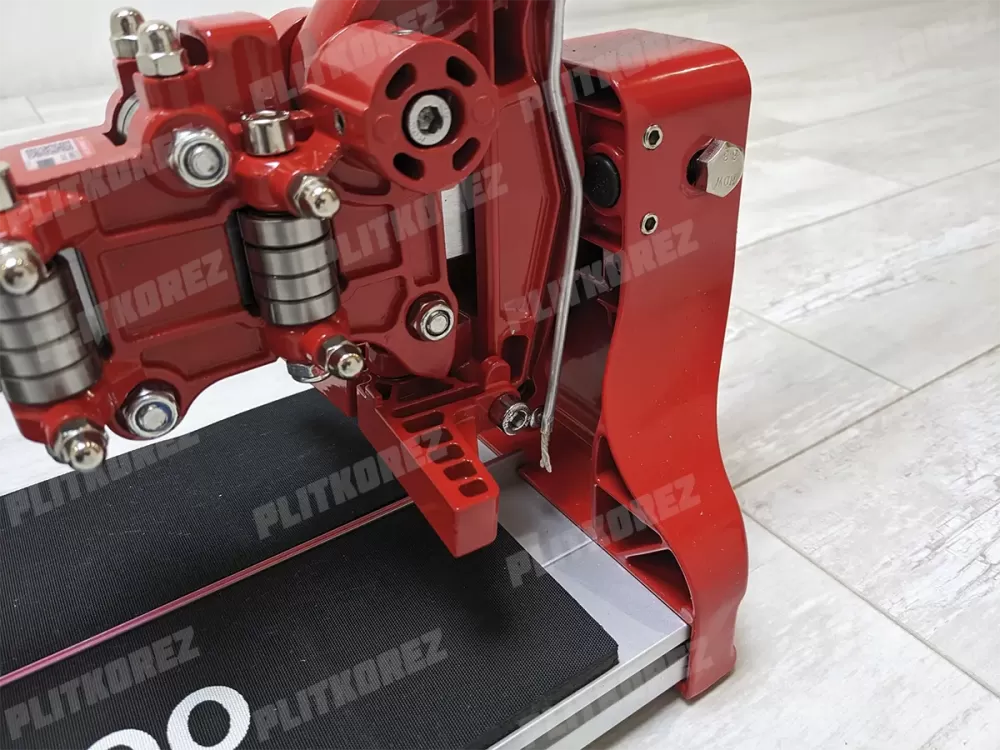

• Каретка имеет особенность независимого хода от рукояти. Рукоять расположена на отдельной оси с резаком и лапкой скалывателя. Тем самым скольжение каретки происходит только в одном положении - вдоль направляющей, что приводит к меньшему износу направляющей со временем. Ход рукояти возможен только строго вверх-вниз. В строении каретки уже используется 21 подшипник, в отличии от 20ти в других моделях. Сама каретка в целом имеет другой конструктив. Отличительной особенностью является расположение режущего ролика, он находит позади лапки скалывателя, что увеличивает обзорность и делает удобство надлома плитки в любой части плитки. Что же касается лапки скалывателя, то можно отметить ее фиксацию на каретке с помощью магнита. В отличии от более старых версий, где происходила фиксация с помощью подшипника, не всегда срабатывающего, и разбалтывающегося со временем. Теперь же удержание лапки скалывателя интуитивно понятное, удобное, и четко срабатывает, можно работать одной рукой, что увеличивает производительность в работе и снижает энергозатраты. Работать одно удовольствие.
• Приятной опцией в Shijing 3721 появилась возможность установить масленку с автоматической подачей масла. Может пригодится для работы с проблемной плиткой, перекаленным керамогранитом, или керамогранитом большой толщины, от 15-16 мм. Технология простая но эффективная. При резе плитки подается масло прямо на линию где проходит резак, попадая в разрез оно проникает глубоко в поры плитки, помогая ее расслоить. Масло кстати в комплекте так же идет, но не много. Можно использовать любое маслянистое хорошо проникающее средство, подойдет любая автомобильная смазка типа WD-40.
• Так же следует отметить что благодаря новой конструкции каретки, режущий ролик теперь находится ниже к платформе, благодаря чему можно работать с плиткой меньшей толщины, от 3 мм и более. В предыдущих моделях минимальная толщина составляла от 6мм. А так же благодаря новой конструкции разломить теперь можно не только более тонкую плитку, но и более толстую, до 20 мм толщиной, что делает возможным работать с клинкерным материалом, уличной толстостенной плиткой.

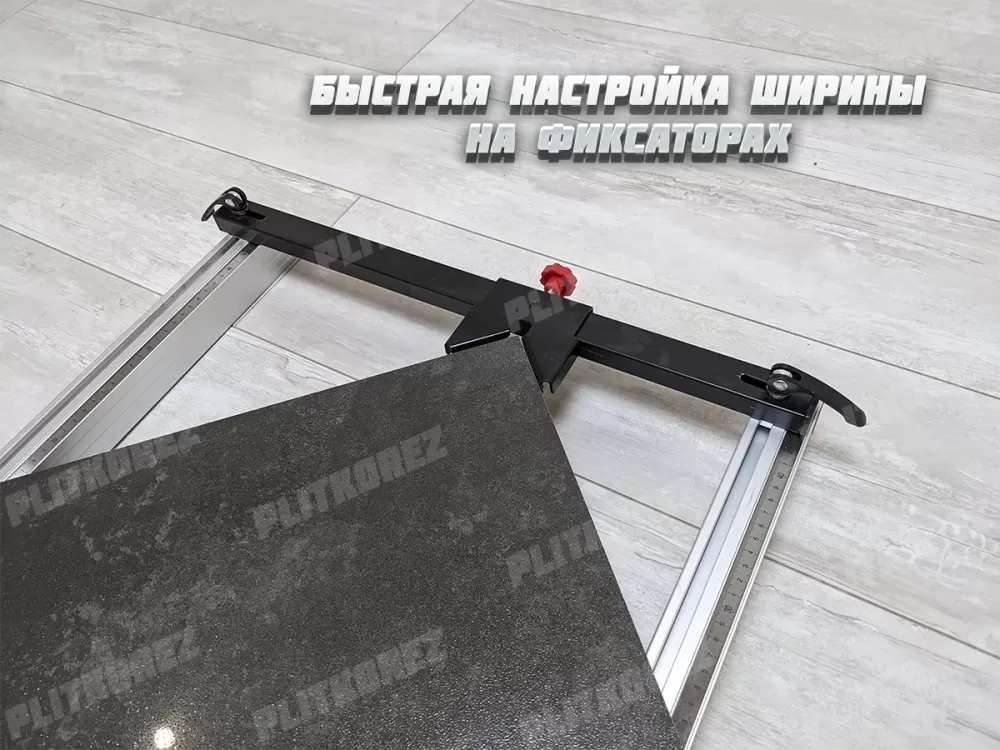

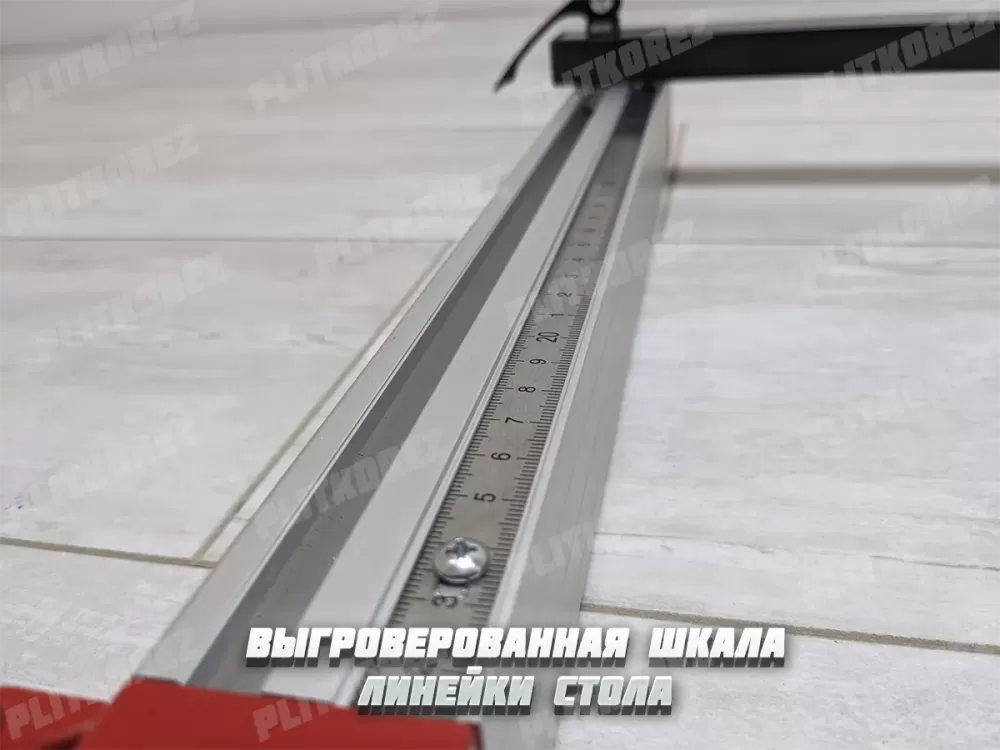

• Стол теперь состоит из четырех лап (а ни двух как в прошлых версиях), повышает удобство работы с широкоформатной плиткой. Так же каждая лапа стола регулируется, то есть может двигаться вдоль плиткореза на специальных салазках. При этом монтаж стола предельно постой, достаточно подвести лапу в пазы салазок, и вставить 2 болтика в соответствующие отверстия. А так же для общего снижения веса лапы стола выполнены так же из алюминия. В комплекте так же присутствует ограничитель для стола и фиксация двумя зажимами.

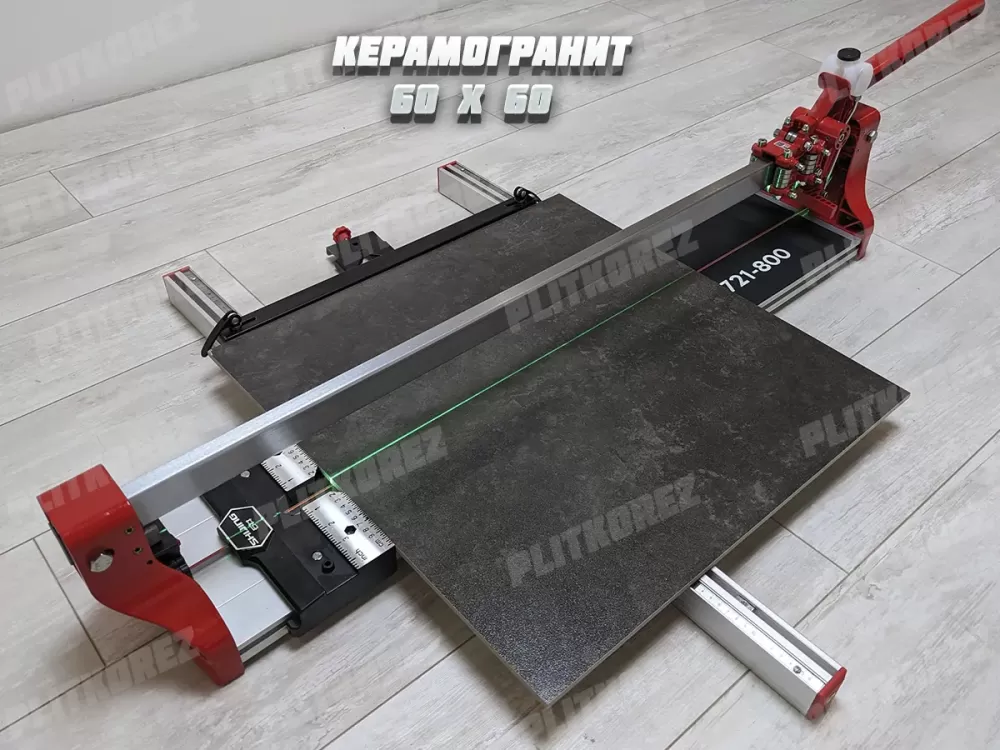

• Ну и напоследок не маловажным преимуществом плиткореза Shijing 3721 перед тем же Shijing 3022, при том что они оба на 800 мм, явлется то что на модели 3721 можно работать с плиткой 60 х 60 см для реза по диагонали ! Из за более продуманной конструкции каретки и резака, а так же торцевых планок, в которых каретка как бы углубляется, длина реза увеличивается до 870 мм, что как позволяет разрезать 60ую плитку по диагонали, длина которой составляет ~85 см.
• Минус только один у данного плиткореза. Это его цена. Он в среднем на 50% дороже чем тот же DLT optima 800 (Shijing 3022). Но те преимущества которые он дает при работе с плиткой, компенсируют его стоимость. Он быстро окупается при работе.

Подготовка к работе

В целом, плиткорез по большей части своей уже собран и готов к работе. Ничего протягивать, перетягивать не стоит, особенно направляющие с гайками на которых крепятся подшипники. Их цель лишь центровка хода каретки вдоль монорельса. Единственное что Вам необходимо сделать, это застыковать 4 лапки стола к плиткорезу, в специальные пластиковые салазки с двумя отверстиями каждое. Фиксация происходит с помощью нержавеющих болтиков, их достаточно вставить сверху, для надежности притянуть снизу гаечками (но это не обязательно если работать планирует на плиткорезе в статике, в одном месте). Так же можно установить ограничитель для стола (черная металлическая планка с двумя прорезями), крепится который на двух фиксаторах, снизу которые поджимаются шайбами и гайками.

Лазер уже настроен с завода, нужно лишь установить в него аккумулятор и закрыть крышкой (предварительно зарядив если он подразрядился, зарядка в комплекте с US вилкой, нужен переходник на евро вилку). Если требуется коррекция лазера, то производится регулировка с помощью двух болтов слева и справа от лазера. Каждый из них меняет угол свечения лазера.

Самое главное обязательно проверьте ровность направляющей монорельсы. В идеале приложил к ней новое правило 1 м. Если есть какой то изгиб (бывает появляется из за не очень хорошей доставки), то исправляется это легко. На торцевых планках (красные такие по краям), установлены болты и гайки, вот необходимо отпустить гайки и шестигранники, упирающиеся в монорельсу, затем подождать пока направляющая выправится. После протянуть сначала шестигранники, потом гайки.

По желанию, или при работе с трудно разламываемой плиткой может использовать масленка. Она размещается на рукоять, в специальное седло, посадочное место (ошибиться трудно). И отводящая трубка подводится сбоку к режущему резаку. Масло идет в комплекте, и заправляется в бачек.

Настройка данного плиткореза по рекомендации от мастера Сергея:

Детальная настройка каждого элемента плиткореза:

Еще один обзор данного плиткореза в исполнении "бренда" DLT (на видео размер 1200 мм, но конструктив у них такой же как у 800 ых моделей):

Уход и консервация

Плиткорез не нуждается в каком то щепетильном уходе. Главное держать инструмент в чистоте от пыли, грязи. Своевременно очищать от плиточного клея, возможного цементного раствора, штукатурки и прочих строительных материалов. Направляющую достаточно протирать насухо чистой сухой ворсистой тряпкой.

Если вы не планируете длительное время пользоваться плиткорезом Shijing 3721, то рекомендуется вытереть насухо направляющую, и смазать ее масло (защита от коррозии).

Замена режущего ролика

Замена ролика проиводится крайне просто, как и в предыдущих моделях, фиксируется он лишь на одном болтике с гайкой. Фиксируете шляпку болта ключем, откручиваете гайку, меняете резак, сборка в обратном порядке. Ошибиться невозможно. Подходят все типы роликов с размерами 22 х 5 мм (толщина 6 мм), рекомендуется использовать оригинальную продукцию Shijing или Rubi (Италия). Приобрести ролики Shijing Вы можете у нас.
