Плиткорез Shijing 3722 1200 мм

Монорельсовый плиткорез одного из ведущих производителей Китая - Shijing 3722. Это новая модель 2025 года, пришедшая на замену предыдущей модели - Shijing 3751. Из кардинального отличия - повышенная жесткость, благодаря более высокой платформе и полнотелой направляющей. Плиткорез Shijing 3722-1200 аналогичен модели DLT Maxline 1270мм (производятся они на одном заводе, отличие лишь в названиях).

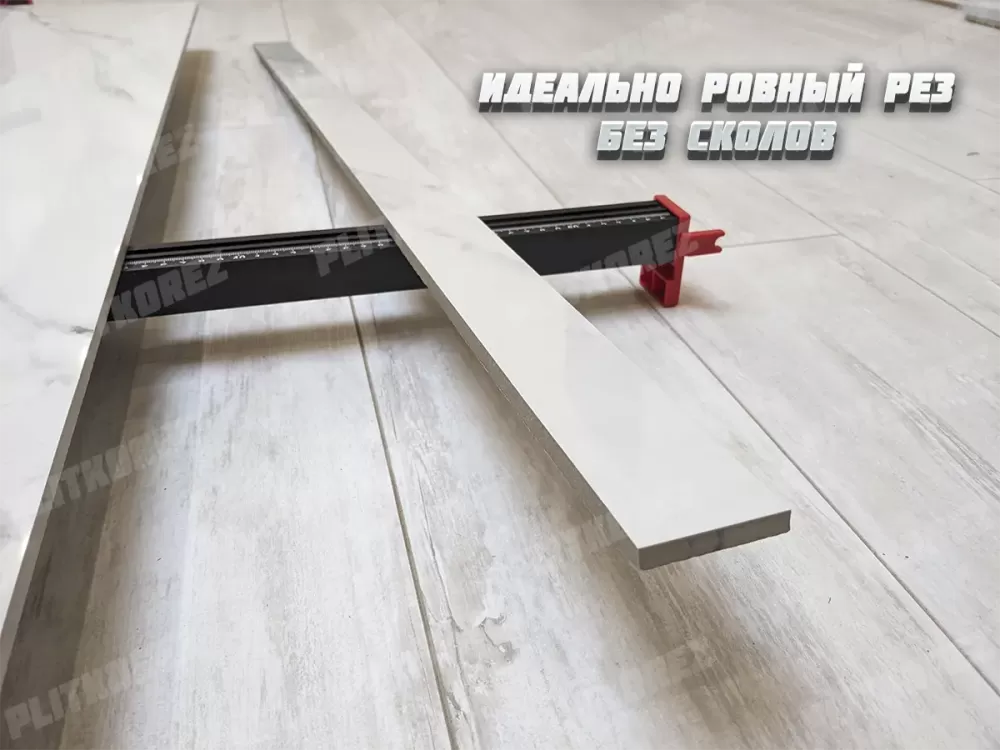

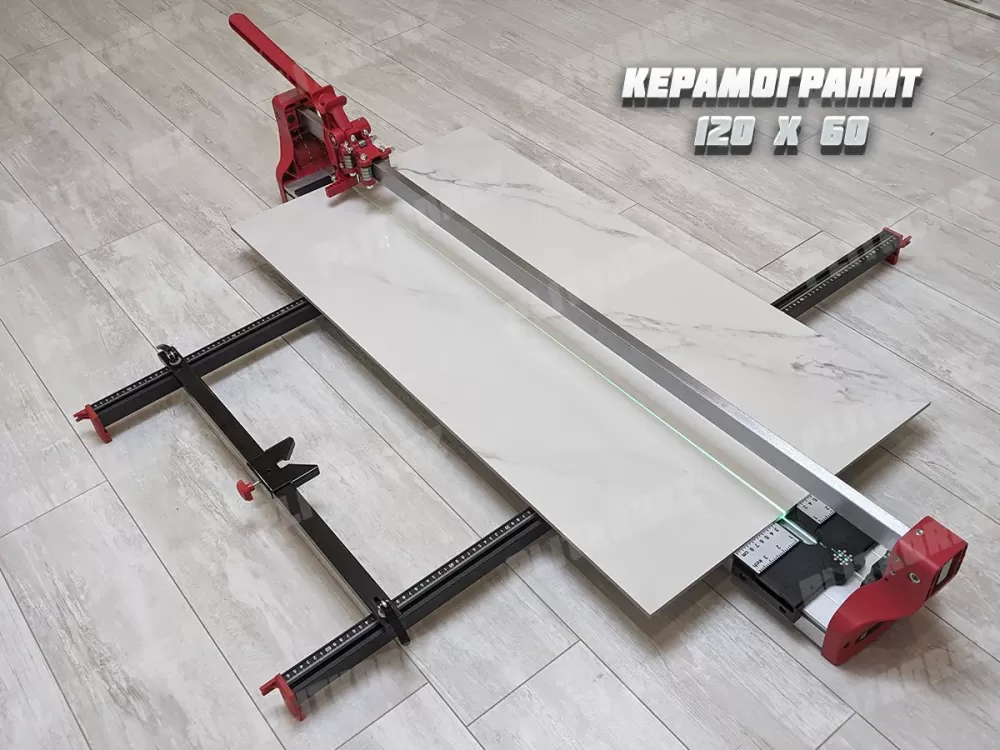

Плиткорез Shijing 3722 является самой популярной и востребованной моделью в настоящее время. Прекрасно справляется с резом керамической плитки и керамогранитом. Может нарезать широкоформатную плитку 120 х 60 см, на полоски по 1,5-2 см (на "лапшу"). Рез получается ровный, практически без сколов. В большинстве случаев даже не нуждается в дополнительной обработке черепашкой, особенно если отрезная часть идет стороной к стене. Максимальная длина реза около 1280-1290 мм, что с запасом хватает для реза 120 см плитки, а так же 60 х 60 см плитки по диагонали (84-85 см). При этом большой размер самого плиткореза не означает его предназначение для работы лишь с широкоформатной плиткой, плиткорез отлично справляется и с мелкой плиткой 20 х 60 см, или 40 х 40 см.

Авито: Безопасная покупка на Авито.

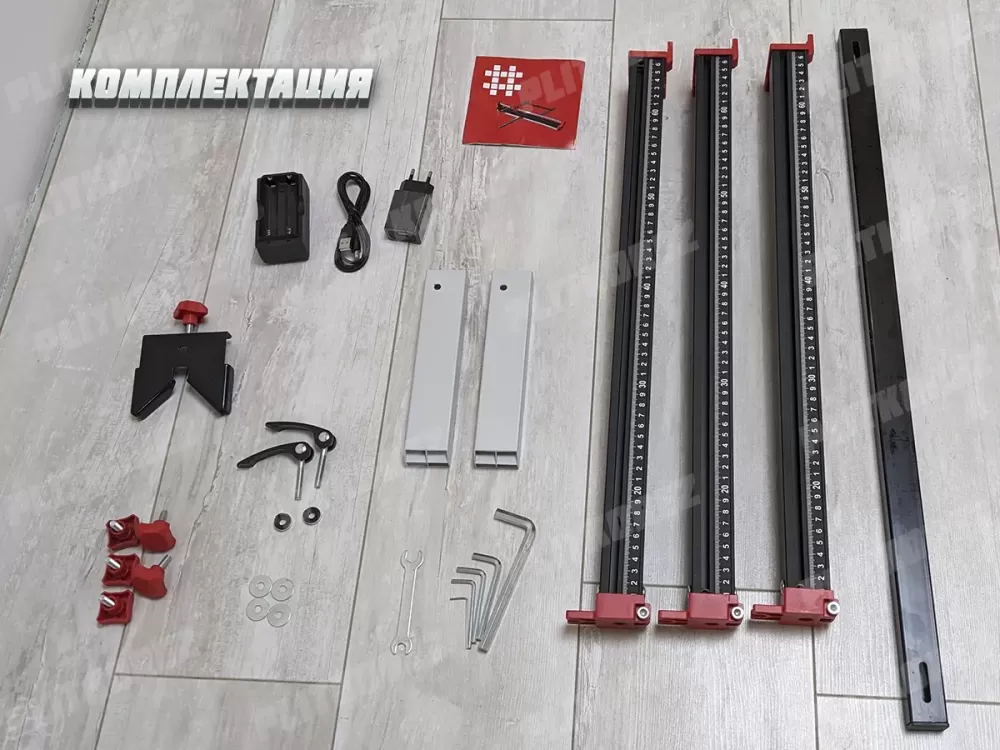

Комплектация

1. Плиткорез Shijing 3722 (режущий ролик в комплекте);
2. Зеленый лазер, зарядное устройство и аккумулятор;
3. М-образник (для угловых резов плитки);
4. Три ножки опорного "стола" и ограничительная планка с двумя фиксаторами;
5. Набор нержавеющих болтов (для крепления стола);
6. Набор шестигранников и ключ;
7. Инструкция на китайском.

Характеристики

• Тип: Ручной монорельсовый плиткорез;
• Модель: Shijing 3722-1200 мм;
• Производитель: Shijing (Китай);
• Длина реза: максимальная длина реза до 1280 мм (подойдет для реза плитки: 120 х 60, 100, 80, 60 см и прочие более мелкие варианты);
• Принцип реза: Ручное проведение режущим роликом по верхней кромке плитки от себя;
• Каркас: Алюминиевая платформа с ребрами жесткости 18 х 5 см;
• Направляющая: Легированная сталь, в форме полнотелого (сплошная сталь) элемента 40 х 20 мм;
• Каретка: Алюминий с ребрами жесткости, запатентованная разработка компании Shijing, независимый ход рукояти, которая расположена на отдельной втулке;
• Фиксация каретки: 21 подшипник (2 сверху, 3 снизу, и по 8 шт слева и справа);
• Тип скалывателя: откидная "лапка", четкая фиксация на магните;

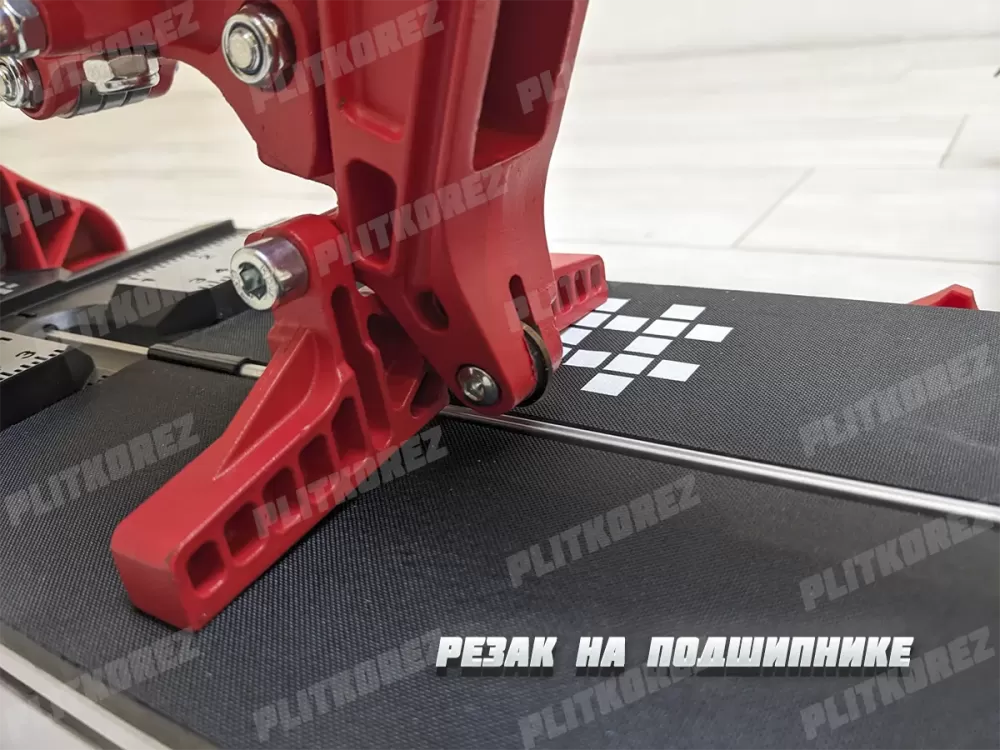

• Режущий ролик: 22 х 5 мм (толщина 6 мм) на подшипнике, профессиональная серия (Industrial Blade), заявленный ресурс 60 000 м;
• Толщина плитки: от 3 до 20 мм;
• Наличие лазера: есть, зеленый (аккумулятор в комплекте);

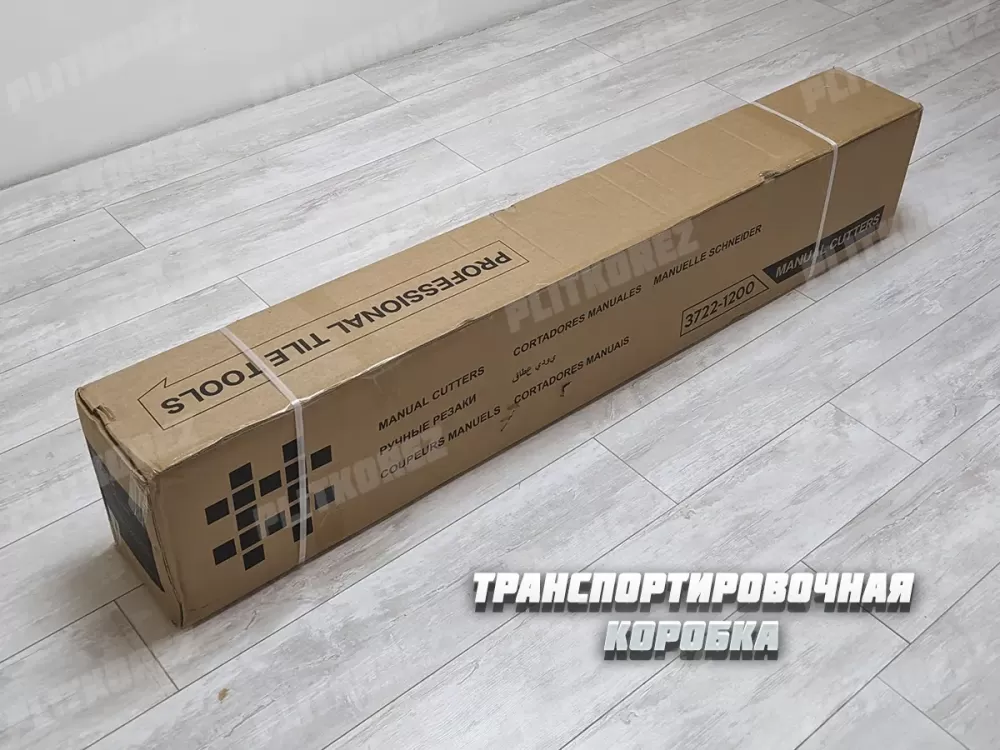

• Параметры в упаковке: 165 х 30 х 22 см, вес ~24 кг.

Описание

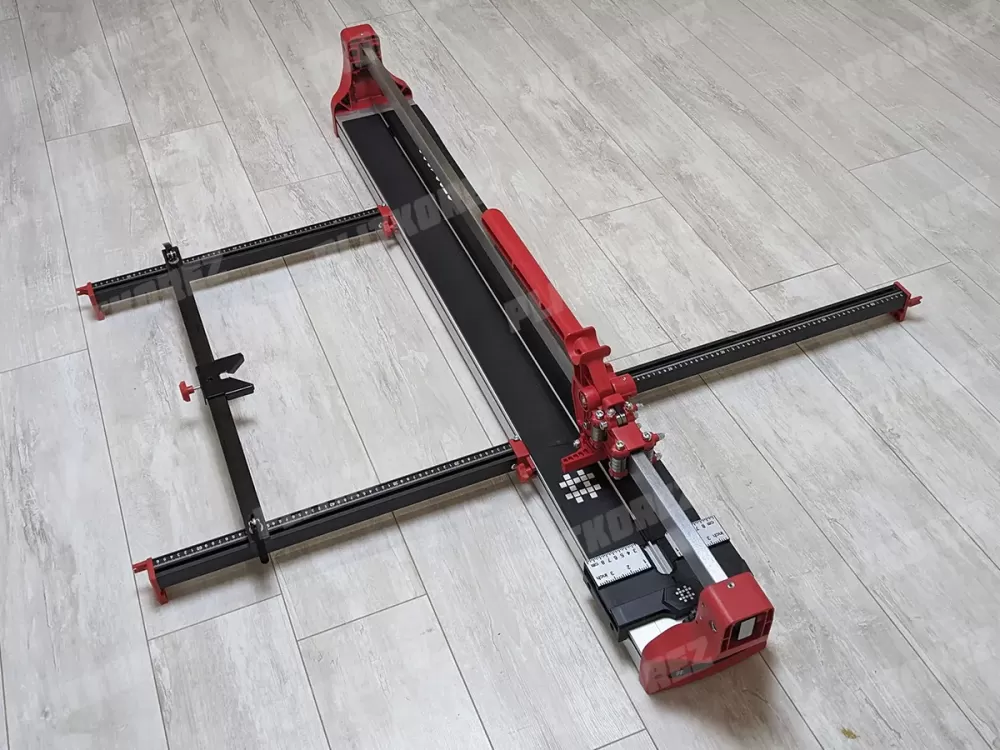

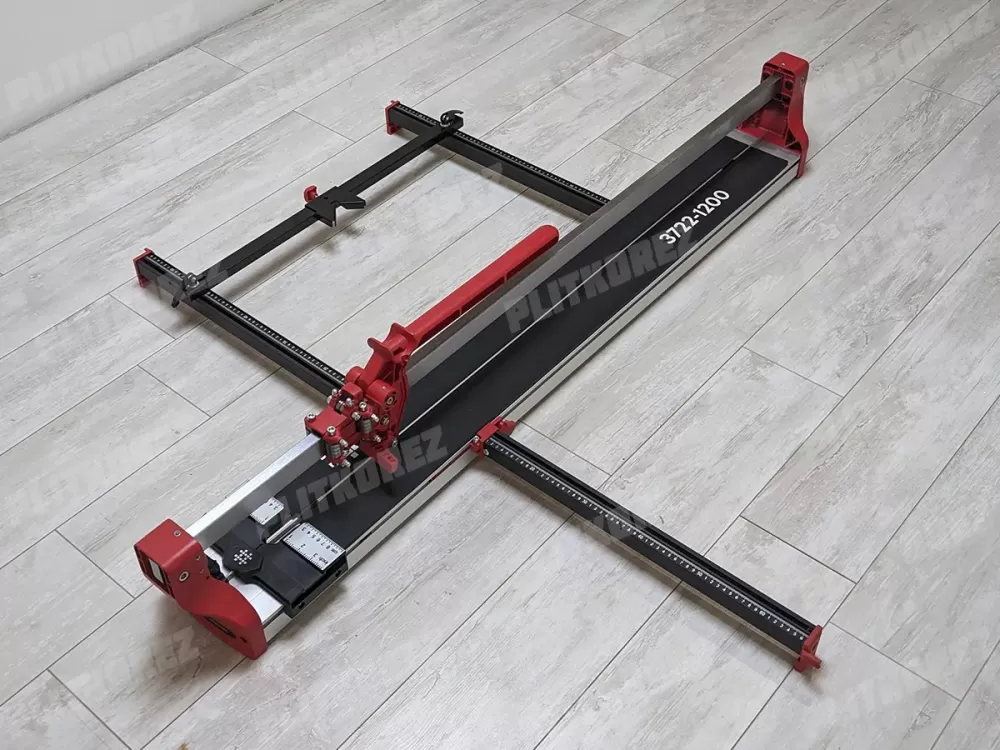

Конструкция плиткореза Shijing 3722 на первый взгляд кажется довольно сложной, что бы быстро разобраться в ней. Однако это только кажется. В основе плиткореза располагается алюминиевый каркас, высотой 5 см и шириной 18 см, с тремя ребрами жесткости на нижней стороне. По бокам каркаса сделаны горизонтальные прорезы (канавки), в которых перемещаются пластиковые красные салазки, для крепления ножек стола. Несмотря на визуально громоздкий размер платформы, весит она относительно умеренно, благодаря использованю легкого алюминиевого сплава (в старых моделях использовался металл, и плиткорезы весили сопоставимо, при том что размер платформы у них был существенно уже и меньше).

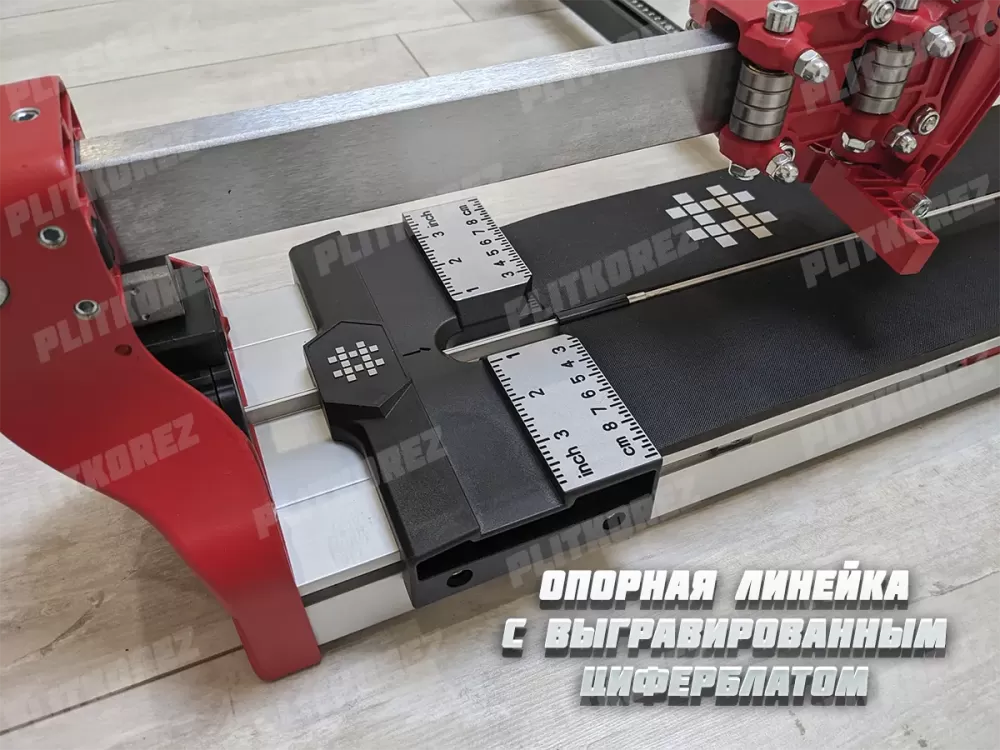

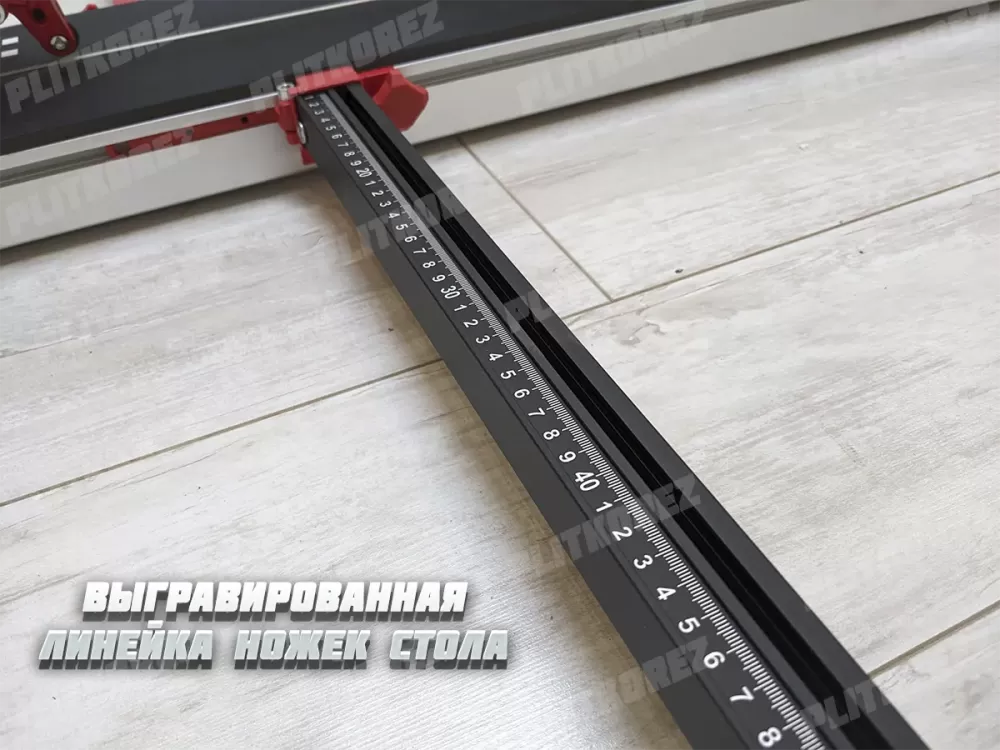

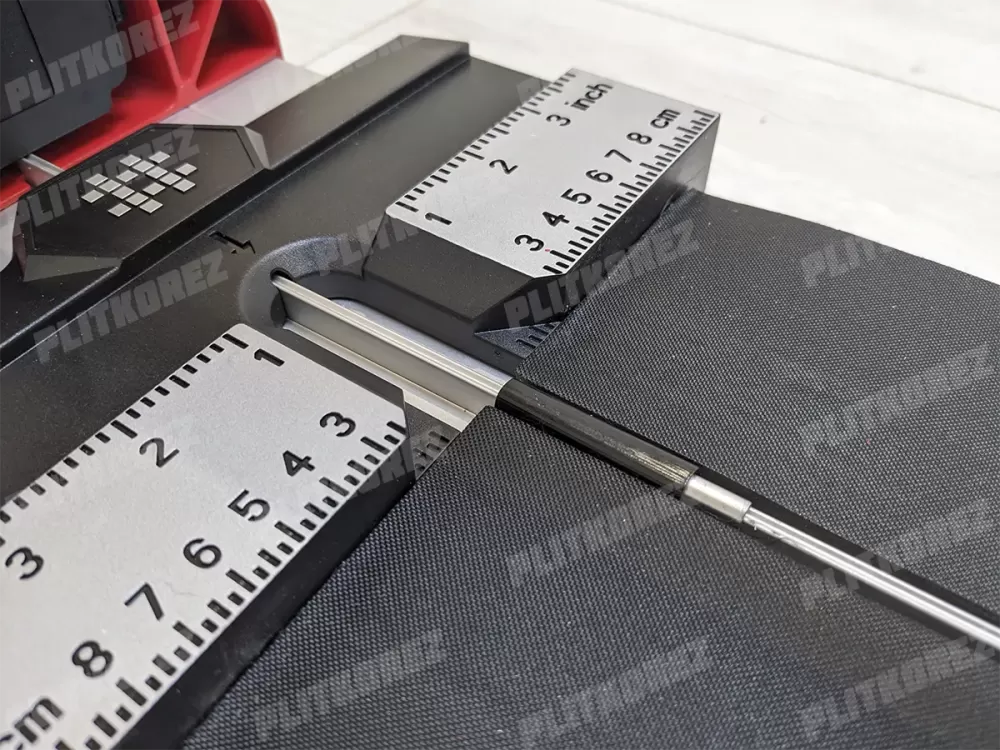

Каждая из трех лапок стола (2 с одной стороны и одна с другой) выполняют роль поддерживания плитки, а так же для ее точной разметки. Для реализация этой функции в каждой ножке стола есть встроенная линейка, с выгравированным белым циферблатом на черном матовом фоне. Фиксация же лапок к столу осуществляется с помощью одного зажимного болта. Необходимо совместить 2 ушка каждой лапы стола и одно ухо перемещающихся салазок на плиткорезе. Совместив отверстия, шестигранным болтом происходит стягивание элементов, а дополнительными болтами с красными пластиковыми ручками лапки стола фиксируются точно перпендикулярно платформе.

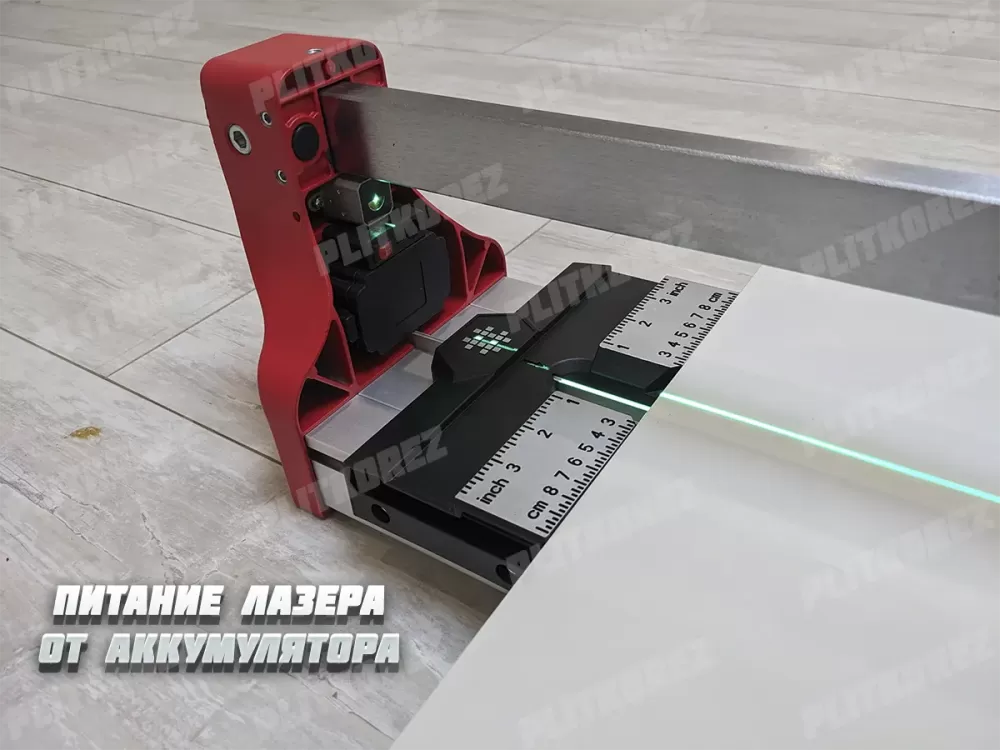

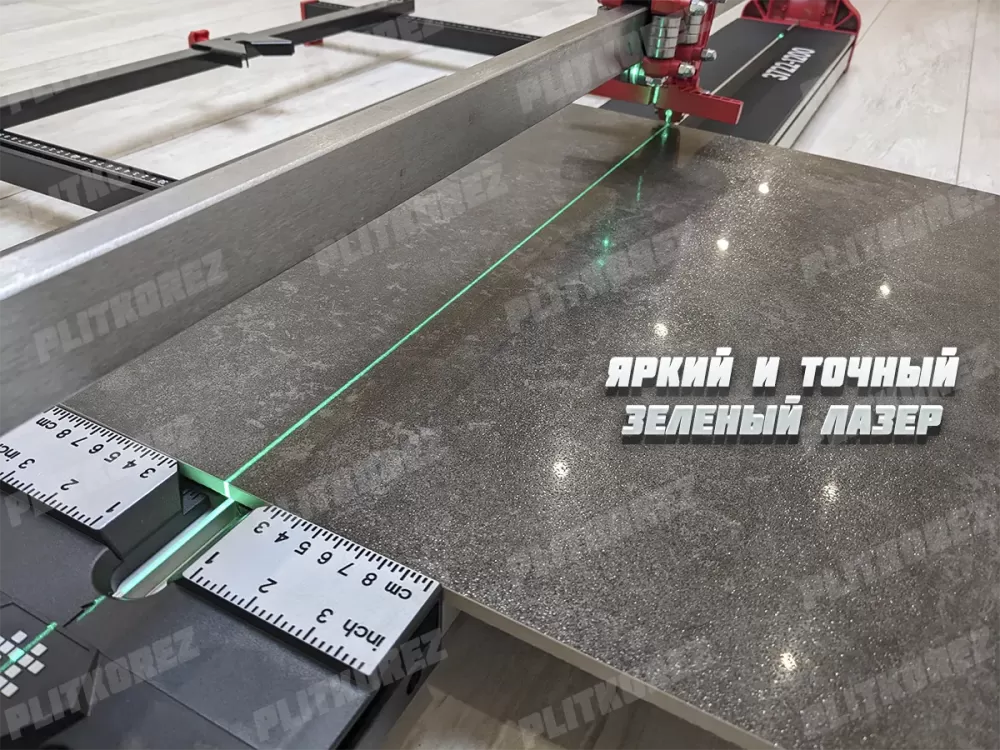

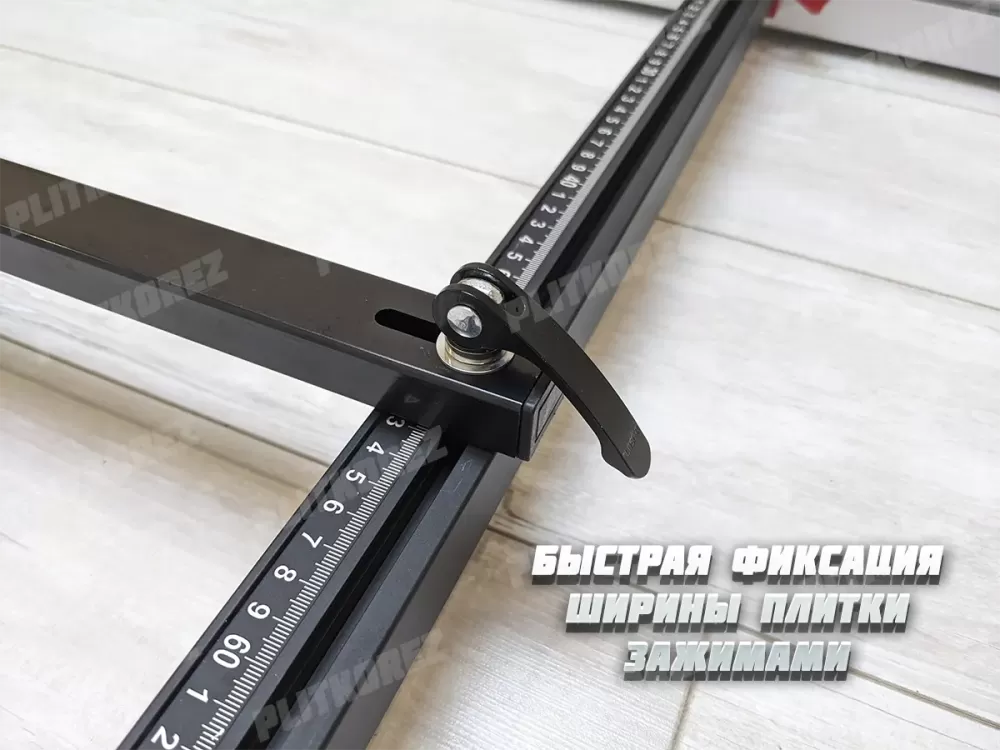

Кроме того, в комплекте есть так же черная металлическая поперечная планка, которая крепится на двух лапах стола, и позволяет задать необходимый размер плитки для реза по ширине. Для этого выставляется нужный размер по шкале линеек двух лап, проверяется дополнительно линия реза с помощью яркого и точного зеленого лазера (по умолчанию он уже установлен и точно настроен). Если размер на линейке и линия реза на плитке совпадают как нам нужно, то планка фиксируется зажимами с двух сторон, для предотвращения ее смещения во время реза.

Каретка, рукоять и резак не нуждаются в дополнительной настройке, все отрегулировано с завода. Все что нужно сделать для начала работы - собрать стол и установить поперечину.

Угловой рез

Для угловых резов в комплекте с плиткорезом присутствует так называемый М-образник. Название происходит от его формы похожей на букву "М". Принцип работы с ним предельно прост. Фиксируется элемент поджимным болтом с красной пластиковой ручкой на поперечину лапок стола. Перед фиксацией соответственно нам нужно примерить вставку плитки в него, так, что бы плитка одновременно под углом плотно вставлялась и в М-образник, и в специальную выемку на опорной линейке расположенной в передней части плиткореза, прямо перед лазером, на платформе. Совместив пазы, выставляем под лазер плитку под необходимый рез.

Каретка и рукоять

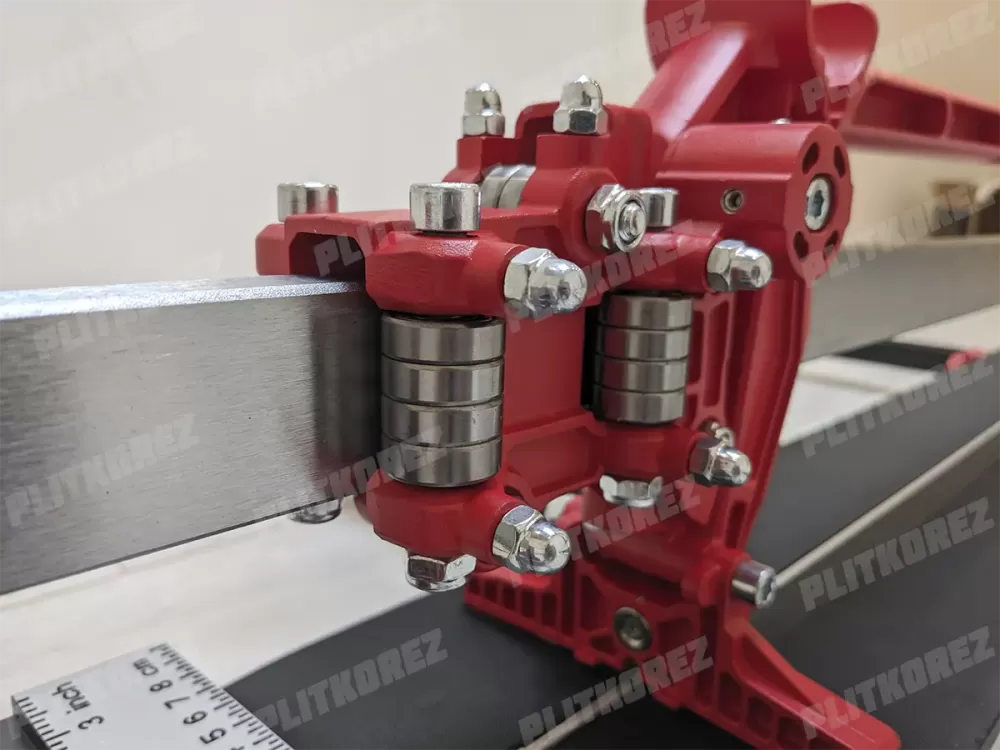

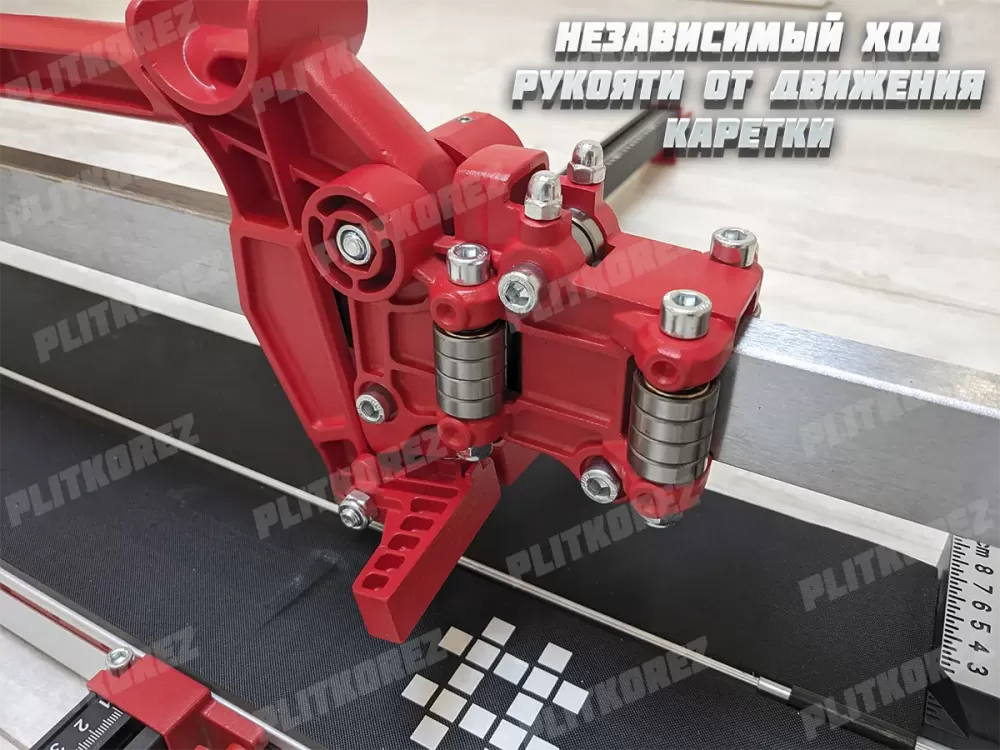

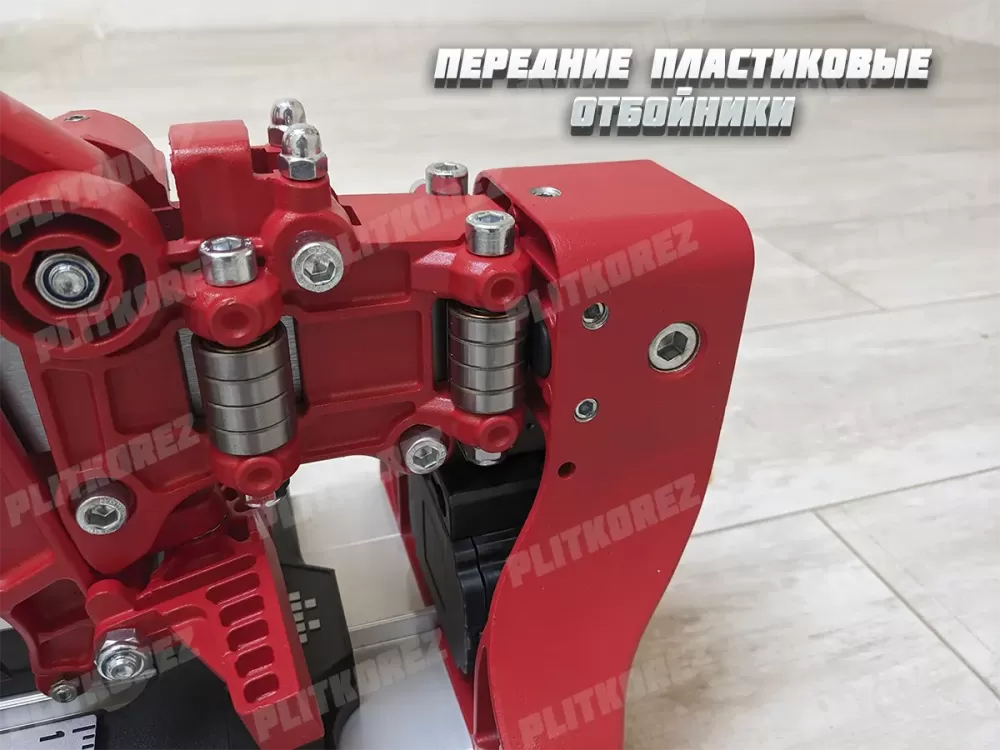

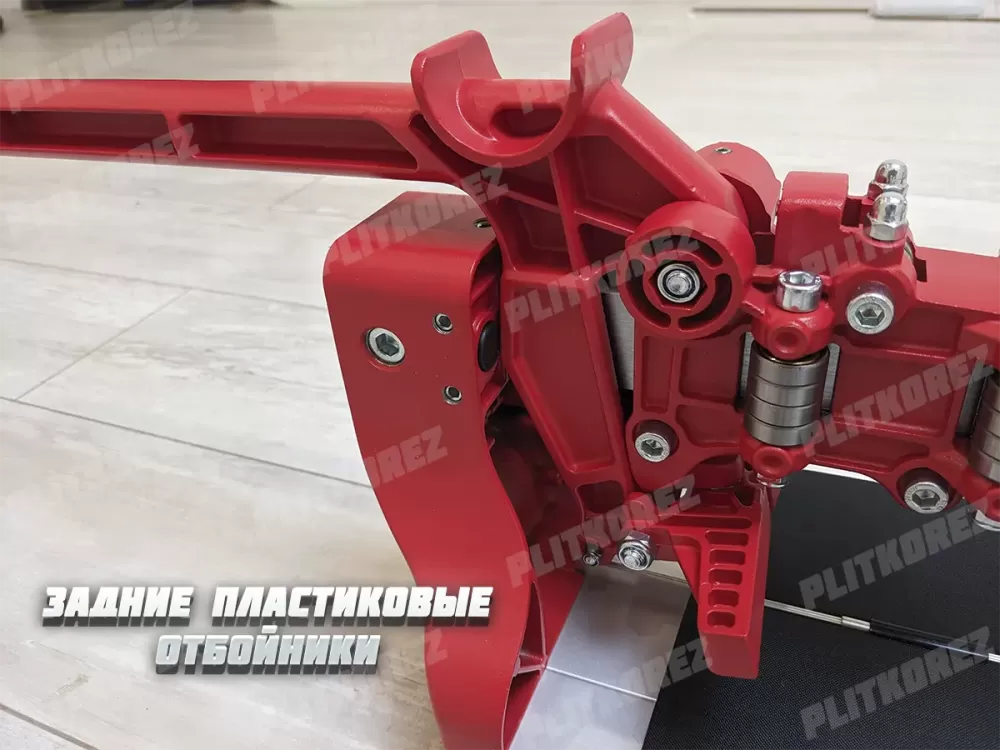

Рез происходит без лишних трудностей и усилий. Главный принцип - если прорезается верхний слой плитки (так называемая "глазурь"), то дальше уже дело техники, разломить оставшуюся обожженую глину. В плиткорезе Shijing 3722 каретка зафиксирована на направляющей с помощью 21 подшипника, по 4 + 4 подшипников слева и справа, 2 сверху и 3 снизу, а рукоять движется на отдельной "оси", что обеспечивает надежность конструкции и отсутствие люфтов.

Расположив керамогранитную плитку по нужной ширине, необходимо отвести каретку в самую заднюю часть плиткореза, подняв рукоять соответственно вверх, что бы приподнять резец. Далее сделав небольшой обратный надрез плитки 1-3 см (это необходимо для того что бы задняя часть плитки не скалывалась криво, происходить это может из за недостаточного надпила в конце плитки), проводим резаком вдоль всей плитки до конца, пока резец не выскочит за опорную линейку. Давить сильно на рукоять нет смысла, главное что бы рез был непрерывный, и канавка оставалась по всей длине плитки.

После того как мы сделали борозду режущим роликом, нам необходимо поднять рукоять плиткореза, и откинуть лапку скалывателя, расположенную на каретке (крепится она к каретке с помощью магнита). Выставляем лапку на край плитки, можно сделать небольшой отступ, в 0,5-1см, и плавно начинаем давить на рукоять. Должено все получиться, и ваша одна плитка прерватится в две плитки. Магия да и только.

Если разлом произошел криво, попробуйте еще, проверив что точно прорезаете глазурь по всей длинне плитки. В некоторых случаях с особо перекаленым керамогранитом приходится помучиться, и применить дополнительно после реза проникающую смазку, к примеру WD-40, она помогает лучше расслаивать части плиток, проникая в поры. Для работы с WD-40 после реза верхнего слоя плитки, пролейке смазкой прямо по борозде реза.

Если и с маслом не получается разломить плитку, тогда возможно дело в шероховатой поверхности, которая не дает прорезать глазурь ровно по всей длине. Из 10 различных плиток, примерно 1-2 могут попадаться именно такого плана, назовем их "проблемными". Именно поэтому механические ручные плиткорезы это не панацея от всех бед, иначе они давно бы уже заместили все водные плиткорезы. Но в большинстве случаев данный плиткорез закроет все ваши основные проблемы в работе с плиткой. Скорость работы и качество находятся на высоком уровне, практически не требующей дополнительной обработки.

Сравнение плиткореза Shijing 3751 и Shijing 3722

Рассмотрим основные отличия этих двух плиткорезов:

• Shijing 3751 модель довольно старая, на рынке присутствует около 5-6 лет, а Shijing 3722 - новая, выпускается в серийном производстве с 2025 года;
• Торцевые планки на моделе 3722 имеют пустоты с ребрами жесткости, на моделе 3751 они монолитные;

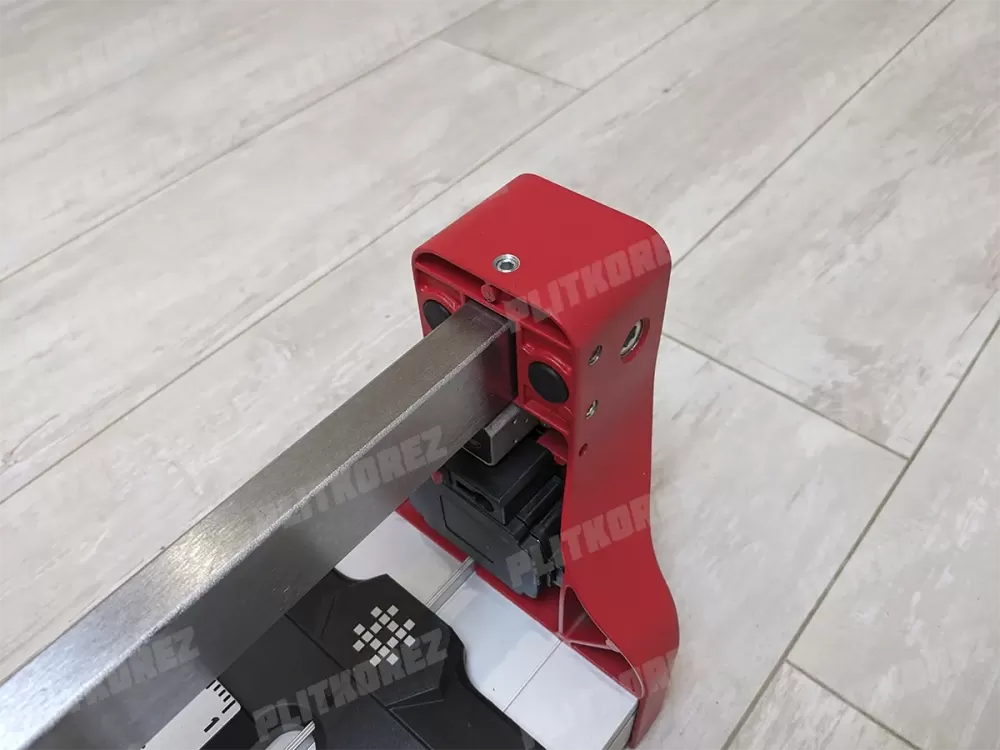

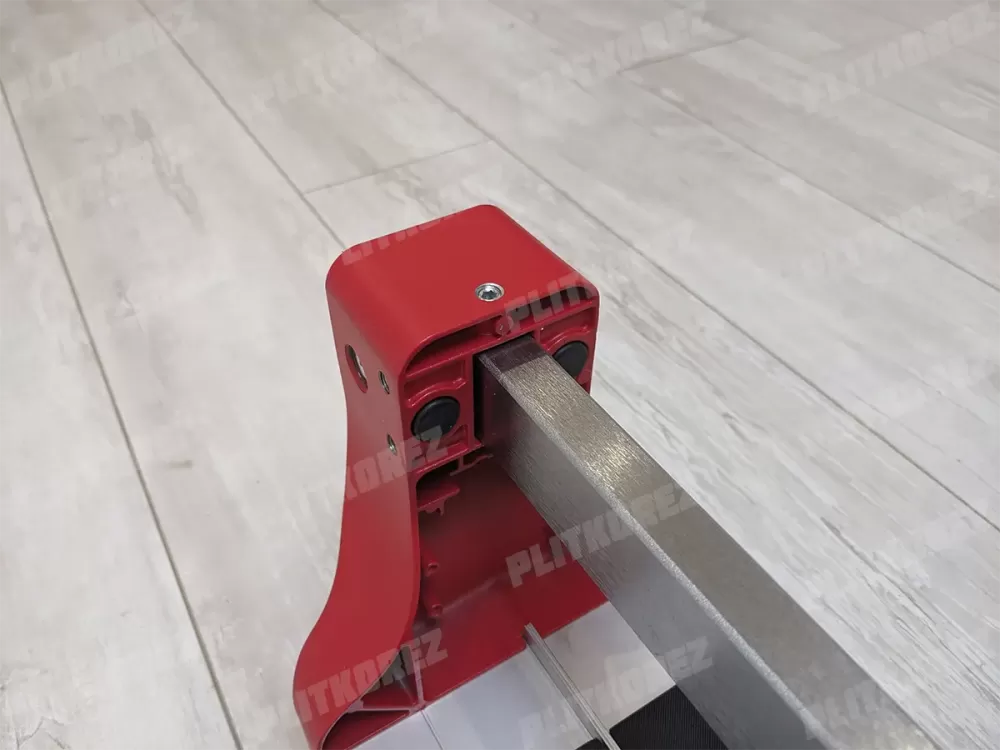

• Фиксация направляющей монорельсы в моделе 3722 по торцам осуществляется с помощью поджимных массивных шестигранных болтов слева и справа, центровка осуществляется с помощью 4 горизонтальных шестигранных болтов (по 2 с каждой стороны), и одного вертикального (сверху) шестигранного болта. В моделе 3751 основной зажим направляющей осуществляется обычными массивными болтами слева и справа направляющей, а фиксируется уже гайками внутри торцевых заглушек. Регулировка же направляющей осуществляется лишь 4-мя боковыми шестигранными болтами (по паре слева и справа относительно направляющей), а верхний "поджим" шестигранным болтом и вовсе отсутствует;
• Покрашены торцевые планки и каретка с рукоятью на моделе 3722 в красный матовый цвет, а на моделе 3751 в красный глянцевый цвет;
• Основная платформа в моделе 3722 так же выполнена из алюминия, но при этом имеет более узкий форм фактор 18см, но при этом высота увеличилась до 5 см, в отличии от 20см ширины платформы в моделе 3751, и высоты 3см. Так же в моделе 3722 добавилось еще одно ребро жесткости в основании, всего 3, в отличии от двух ребер жесткости у модели 3751;
• Изменился вид салазок для крепления ножек стола, в моделе 3722 теперь используется крепление в виде одного "ушка", но более массивного, в которое вставляется лапка стола в паз, и поджимается сверху шестигранным болтом. Так дополнительно каждая лапа стола фиксируется поджимным болтом с пластиковой красной ручкой. В моделе 3751 использует стол с простейшим креплением вида 2 ушка - 2 болта, по принципу сопоставил отверстия лап стола с салазками плиткореза, вставил в них болты и готово. По скорости сборки модель 3751 выигрывает у модели 3722, но в плане жесткости и стойкости конструкции, модель 3722 выглядит интереснее. Еще одно важное удобство у модели 3722 это вожмность складывать лапы стола вдоль плиткореза, не нужно полностью их демонтировать, достаточно ослабить по одному фиксатору каждой лапы и отвести их к основанию плиткореза. В модели 3751 с этим сложнее, можно вытащить один болт у каждого крепления лапы и отвести каждую лапу стола к основанию плиткореза, но сами лапы не крепятся и не фиксируются при этом. При переносе высокая вероятность отломить ушки крепления лап стола, поэтому обычно для транспортировки лапы стола отсоединяются от плиткореза, и присоединяются к нему уже на новом месте. В моделе 3722 крепление фиксация в сложенном состоянии лап осуществляется дополнительными болтами фиксаторами в специальные гайки в корпусе плиткореза, в этом плане конструкция плиткореза 3722 более продуманная, практичная и удобнее для транспортировки (не нужно отсоединять лапы стола);

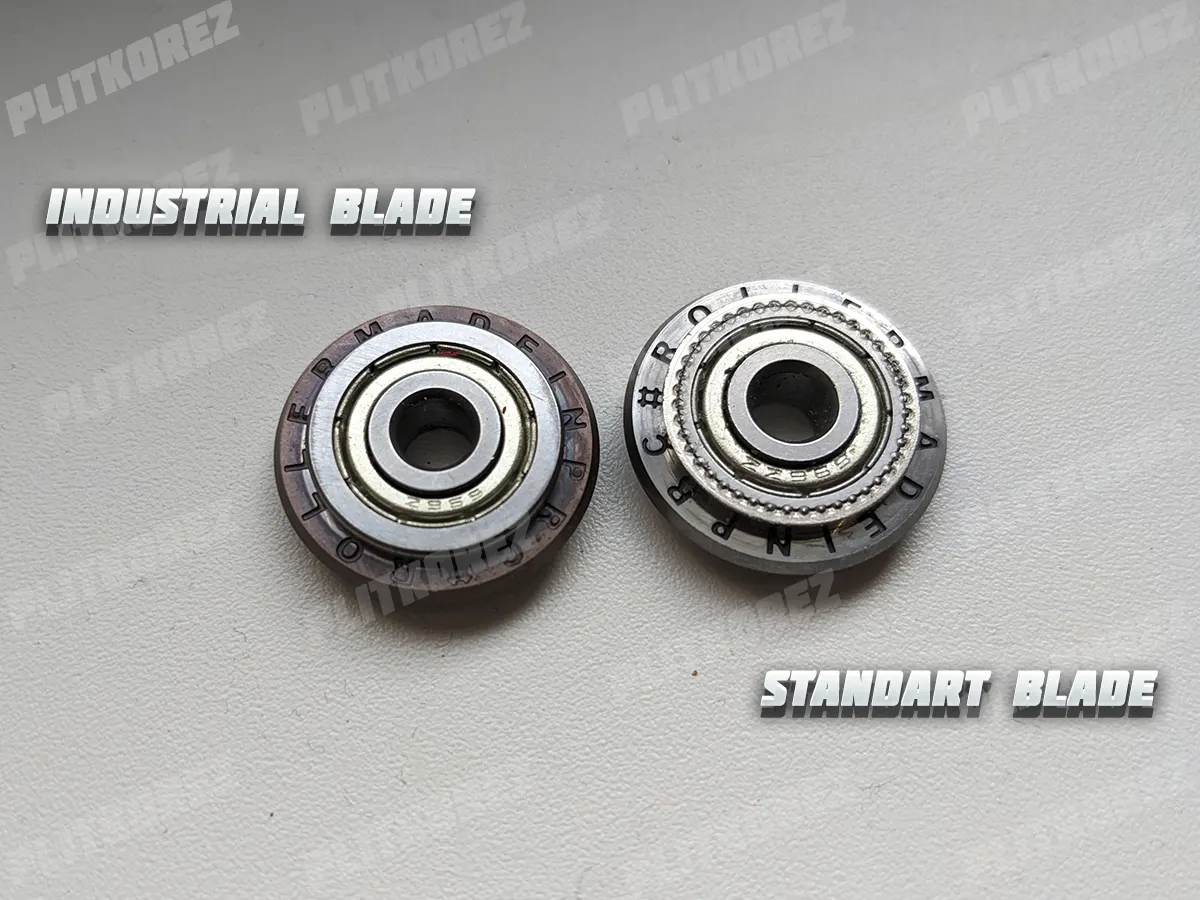

• Режущий ролик в новой версии 3722 стоит самый топовый (индустриальная профессиональная версия, с каленой темной сталью и специальным покрытием), с ресурсом реза 60 000 м, на версии 3751 использовался стандартный, с ресурсом реза - 10 000 м;
• Плиткорез 3722 комплектуется двумя стальными белыми короткими планками, для удобства реза узких плиток, в моделе 3751 таких планочек нет (смотрите ниже на видео);
• Сами лапы стола у модели 3722 стали более тонкие, с черными линейками, на которых выгравированы белые цифры, с пластиковыми "пятками", в моделе 3751 линейка у лап стола - металлическая выгравированная, а сами лапы толще и больше, и без опорных "пяток", выполнены полностью из алюминия;
• Опорная разметочная линейка в моделе 3722 стала пластиковой, в моделе 3751 она была стальной с выгравированной шкалой. В плане износа это плохое и не надежное решение, из плюсов можно лишь отметить отсутствие скалывания плитки об острые углы металла, при плотном контакте;
• Модель 3722 перестала комплектоваться маслом и масленкой, хотя в рукояти осталось посадочное место под масленку. Весьма странное "жлобство" китайцев.

В остальном конструктив аналогичный модели 3751. В общем, в моделе 3722 сделан основной упор на повышение жесткости конструкции в целом, при этом производитель изрядно сэкономил на линейке и масленке. Не критично, но не приятно. Себестоимость данных материалов копеешная, но производитель решил идти по такому "тернистому" пути. Надеемся в следующих версиях китайцы все таки доработают данную модель устранив эти мелкие недостатки.

Наглядное сравнение двух моделей 3751 и 3722 на видео ниже:

Точная настройка плиткореза Shijing 3751:

Настройка плиткореза DLT maxline 1200 (тоже самое что и Shijing 3751), от профессионального плиточника Сергея:

Как использовать те самые короткие металлические планочки для фиксации узких плиток:

И еще один полезный обзор для полноты картины что из себя представляет данный плиткорез:

Уход и консервация

Плиткорез не нуждается в каком то особом уходе, просто необходимо держать его в чистоте от пыли и грязи, собственно, как и любой другой инструмент. Что бы все механизмы работали и не "закусывали". Самое главное пристально смотрите на состояние направляющей (монорельс), протирайте периодически ее от пыли и мусора. Каретка должна ходить плавно без препятствий.

При длительном хранении рекомендуется протереть насухо направляющую и смазать ее техническим маслом, для защиты от коррозии.

Замена ролика

Резак крепится на одном болте с гайкой. Замена не представляет собой ничего сложного. Открутите фиксирующую гайку, вытащите болт-ось и резак, вставьте новый резак в его посадочное место, вставьте ось резак, затяните гайку. Проще не бывает. Можно использовать любой ролик с размерами 22 х 5 мм (и 6 мм толщиной) на подшипнике. Самые лучшие по качеству это оригинальные от компании Shijing и итальянские Rubi.

Оригинальный стандартный режущий ролик Shijing Вы можете приобрести у нас.
