Лазер красный для плиткореза Shijing, DLT, Diam

Лазер красный стоковый Shijing. Используется в базовых моделях ручных плиткорезов Shijing а так же на других производителях таких как: DLT, Diam, Bihui, Leto и прочие. Помогает точно разметить плитку для реза, повышая качество и скорость работы в целом. Ровный тонкий красный луч лазера хорошо видно на темном фоне. Лазер имеет точную настройку свечения в двух плоскостях (горизонт и вертикаль).

Авито: Безопасная покупка на Авито.

Комплектация

1. Красный лазер с крышкой (батарейки в комплект не входят);

Характеристики

• Тип: Лазер красный;
• Производитель: Shijing (Китай);
• Длина: 52 мм;
• Ширина: 45 мм;
• Толщина: 18 мм;
• Расстояние между центрами крепежных отверстий: 34 мм;
• Диаметр винтов для крепления: 4 мм;
• Материал: Пластик;
• Цвет корпуса: Черный;
• Предназначение: Для ручных и электрических водных плиткорезов различных марок (Shijing, DLT, Diam, Wandeli, Leto и прочие);
• Возможность коррекции света: Да;
• Питание: 2 батарейки типа ААА (мизинчиковые);
• Включение и отключение: Кнопка-тумблер;
• Крепление: С помощью 2 винтиков и 2 гаек;
• Вес: ~0,05 кг.

Описание

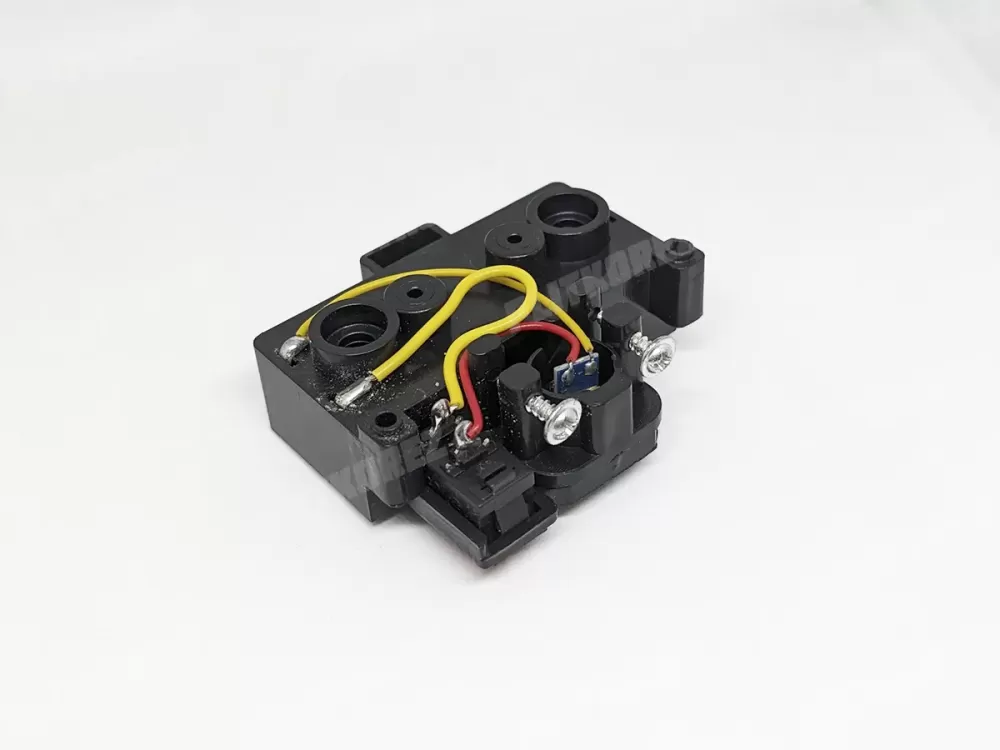

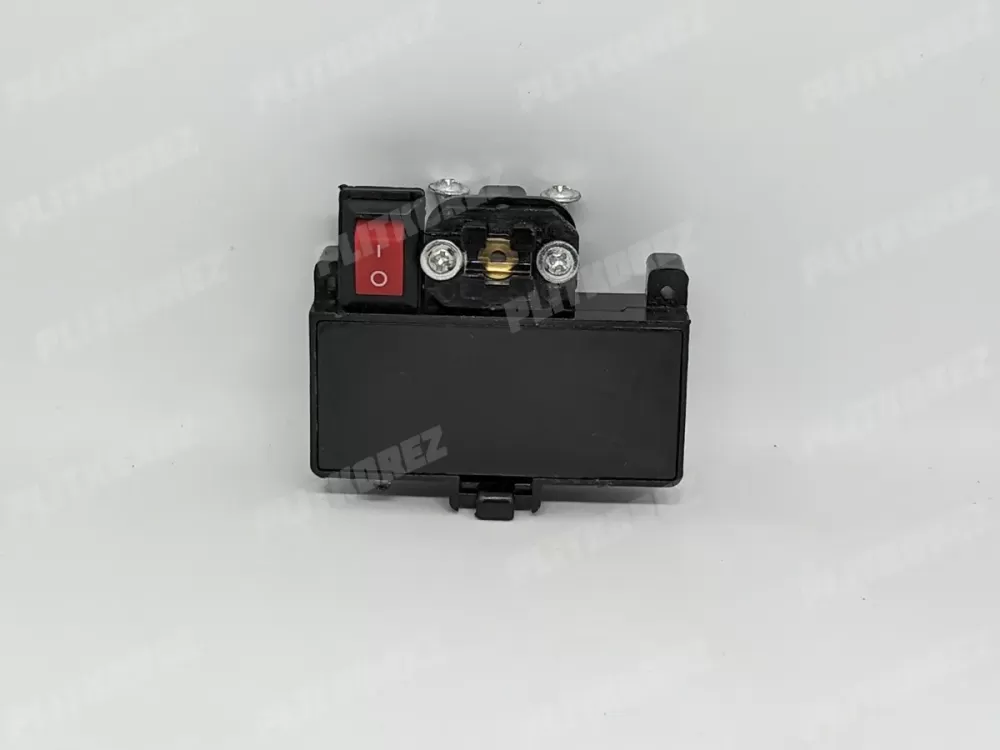

Лазерная указка имеет примитивную конструкцию, в основе которой находится пластиковая коробочка с крышкой, элементы питания - две мизинчиковые батарейки типа ААА. Включение и отключение питания происходит небольшой кнопочкой-тумблером расположенной на лицевой стороне корпуса лазера, имеющим 2 положения, либо "ВКЛ", либо "ВЫКЛ" (0 и 1). Сам же лазер крепится на каркас плиткореза с помощью небольших двух винтиков, резьбы которых просовываются изнутри корпуса лазера наружу так, что бы остались внутри корпуса лишь шляпки винтов. Снаружи стержни винтов вставляются в специальные ответстия корпуса плиткореза и притягиваются с обратной стороны гаечками. Лазер так же имеет корректировку свечения с помощью четырех саморезов.

Данный красный лазер используется на моделях плиткорезов Shijing:

• 3021 800 мм, 3031 1000 мм, 3051 1200 мм;
• 3022 800 мм, 3032 1000 мм, 3052 1200 мм, 3062S 1600 мм, 3072S 1800 мм;
• 3025 600, 800, 1200, 1600 мм;

Для плиткорезов DLT:

• DLT Optima Plus 800 мм, 1000 мм, 1200 мм, 1600 мм, 1800 мм;
• DLT Proline 600, 800, 1000, 1200 мм;
• DLT StartPlain 600, 800, 1000, 1200 мм.

Для плиткорезов Diam:

• Diam Master Line 600AL, 800AL, 1000AL, 1200AL;;
• Diam Proline 800L, 1000L, 1200L;

Так же это красный лазер применяется и на водных плиткореза, пример: Leto Tools T8 12 (5:17)

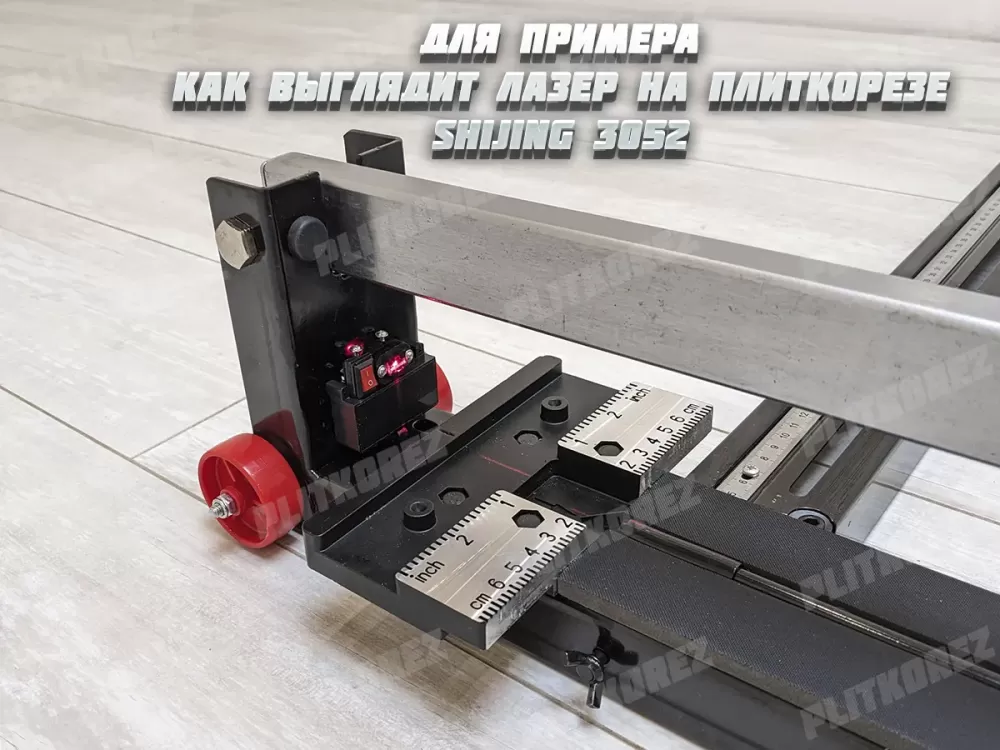

Как светит лазер на плиткорезе Shijing 3051 (DLT optima 1200мм):

Как настроить лазер

После установки лазера на плиткорез, его необходимо откорректировать. Делается это с помощью двух саморезов на лицовой стороне, в редких случаях, если есть сильное искривление, то прибегают к помощи других двух саморезов на задней части корпуса лазера.

Включаем лазер и отводим каретку плиткореза в максимально удаленную от лазера точку. Смотрим на то куда светит лазер, нужно добиться точного попадания луча на режущую часть ролика. Для этого отверткой поджимаем или отпускаем соответствующие саморезы слева или справа от самого лазера. Затягивая левый саморез мы смещаем свечение луча лазера влево, затягивая правый саморез - вправо. Предельно просто и понятно. Не запутаетесь.
