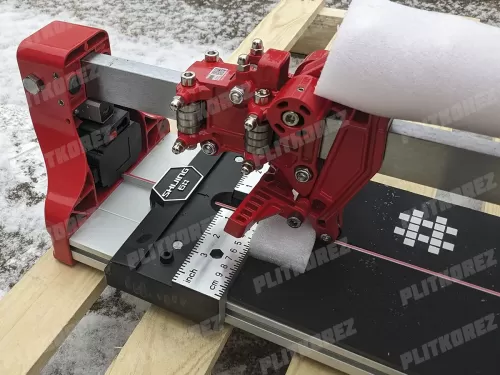

Плиткорез Shijing 3751 1200 мм

Монорельсовый ручной плиткорез от китайского бренда Shijing, модель 3751, то же самое что и DLT maxline 1200 мм. Максимальная длина реза 127 см (1270 мм). На текущий момент пожалуй самая востребованная и популярная модель из 1.2 м плиткорезов, удобное и быстрое начало работы, ровный и четкий рез, справляется как с керамической плиткой небольшого размера, так и с керамогранитом широкого формата (1000, 1200 мм). Эта модель плиткореза является более улучшенной моделью Shijing 3052. Из основных удобств по сравнению с 3052 у модели 3751 есть зеленый лазер (у 3052 он красный), который лучше видит человеческий глаз при разных условиях в среднем на 20%, банка аккумулятор в комплекте и зарядное устройство к нему. Модель 3751 имеет более широкое основание, при том в весе отличие не столь весомое, т.к. используются облегченные материалы такие как алюминий. Так же в модели 3751 более широкий стол, более надежная фиксация каретки на направляющей (за счет дополнительных подшипников сверху полностью исключается даже микролюфт), возможность работы с масленкой и маслом, для реза проблемных перекаленных керамогранитов, удобная и четкая фиксация лапки скалывателя магнитом (в модели 3052 это реализовано с помощью шариков и пазов, что не всегда часто срабатывает).

Авито: Безопасная покупка на Авито.

Комплектация

1. Плиткорез Shijing 3751 (режущий ролик в комплекте);
2. Зеленый лазер, зарядное устройство и аккумулятор;
3. М-образник (для угловых резов плитки);
4. Четыре ножки опорного "стола" и ограничительная планка с двумя фиксаторами;
5. Набор нержавеющих болтов (для крепления стола);
6. Набор шестигранников и ключ;
7. Масленка и масло (для реза проблемных плиток);
8. Инструкция на китайском.

Характеристики

• Тип: Ручной монорельсовый плиткорез;
• Модель: Shijing 3751 1200 мм;
• Производитель: Shijing (Китай);
• Длина реза: максимальная длина реза до 1270 мм (подойдет для реза плитки: 120 х 60, 100, 80, 60 см и прочие более мелкие варианты);
• Принцип реза: Ручное проведение резаком по верхней кромке плитки от себя;

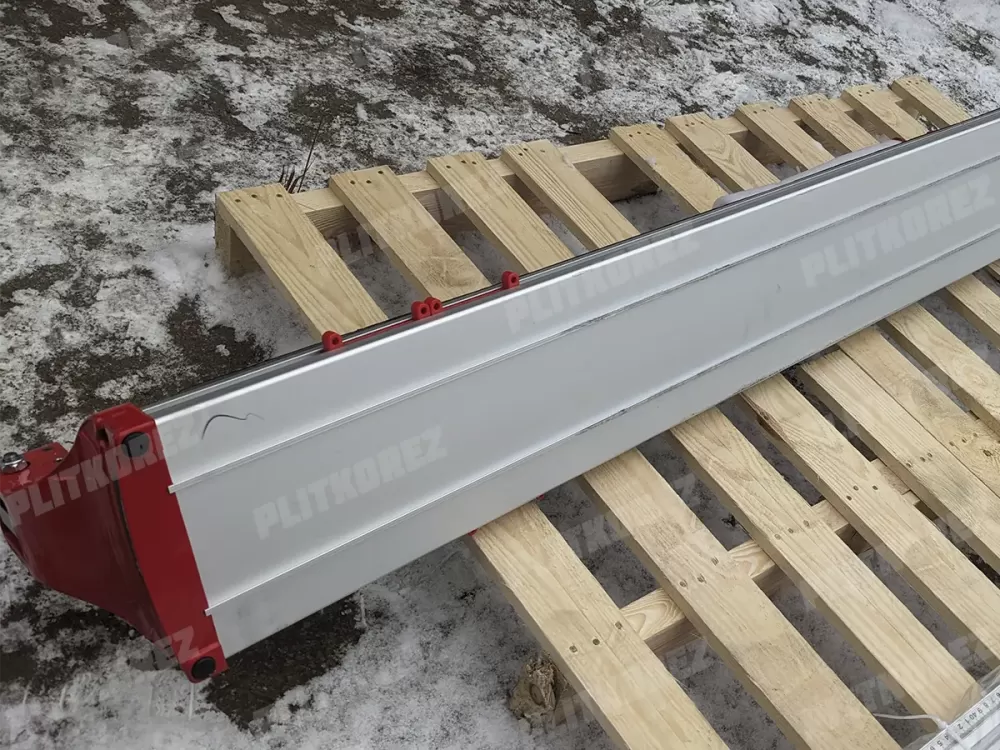

• Каркас: Алюминиевая платформа с ребрами жесткости;
• Направляющая: Легированная сталь, в форме пустотелой "трубы" 40 х 20 мм, толщина стенок 3 мм;
• Каретка: Алюминий с ребрами жесткости, запатентованная разработка китайцев, независимый ход рукояти которая расположена на отдельной втулке;
• Фиксация каретки: 21 подшипник (2 сверху, 3 снизу, и по 8 шт слева и справа);
• Тип скалывателя: откидная "лапка", четкая фиксация на магните;
• Режущий ролик: 22 х 5 мм (толщина 6 мм) на подшипнике, заявленный ресурс 10 000 м;
• Толщина плитки: от 3 до 20 мм;
• Наличие лазера: есть, зеленый (аккумулятор в комплекте);

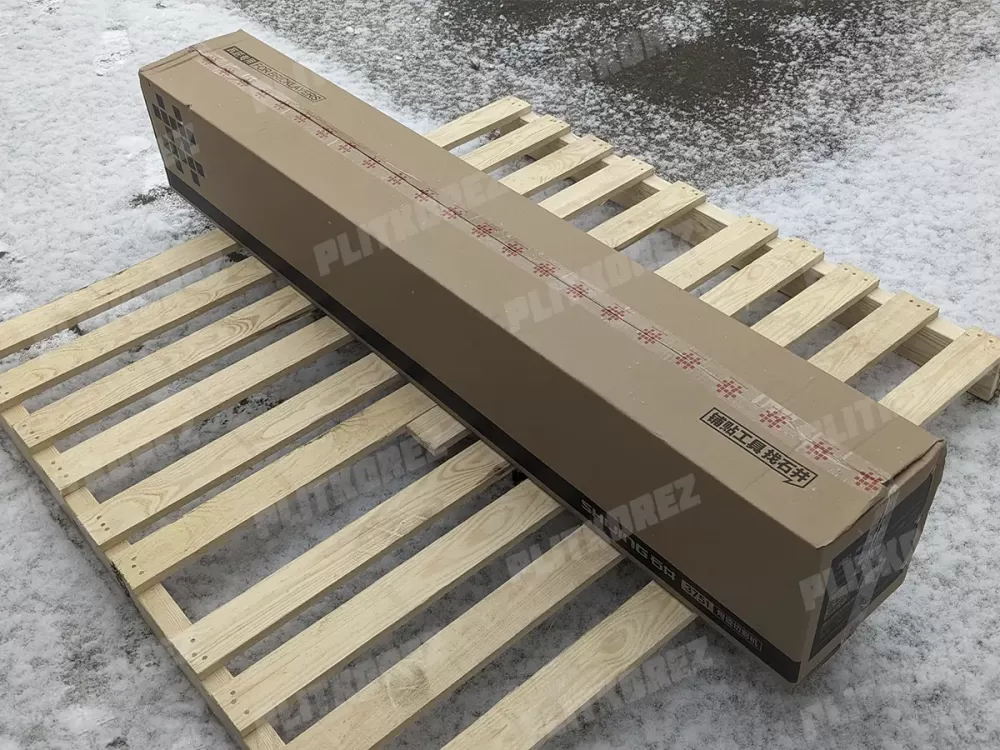

• Параметры в упаковке: 164,5 х 28 х 24 см, вес ~24 кг.

Описание

Shijing 3751 - относится к профессиональному модельному ряду плиткорезов, отличающийся гибкостью и точностью регулировок, благодаря которым рез плитки превращается просто в легкую игру. Это не просто плиткорез, это Ваш актив. Каждый знает: время = деньги. Если Ваш инструмент режет медленно, криво, портит дорогостоящую плитку - вы теряете деньги, время еще и нервы. С этим плиткорезом все иначе. Рез получается ровный, практически без сколов, в большинстве случаев не нуждается в дополнительной шлифовке (тем более если дело касается укладки отрезной стороны к стене под плинтус).В целом модель просто замечательная, удобная и именно гибкая в настройке "под себя", в большинстве случаев сможет заменить громоздкие, шумные и пыльные водные плиткорезы, что облегчит скорость и качество работы, а следовательно принесет владельцу более быстрый заработок при этом с меньшими усилиями.

Точная настройка положения направляющей и каретки плиткореза позволяет добиться минимальной погрешности реза. Этому так же способствует качество комплектующих из которых он собран. Сам режущий ролик, выполнен из твердого сплава, имеет заточку под определенным углом, в основе резака находится подшипник, позволяющий исключить возможные люфты при резе. Каретка имеет независимый ход от рукояти плиткореза, ее движение строго зафиксировано вперед-назад. Ручка крепится к каретке на отдельном валу, и имеет свой ход вверх-вниз. Плавность и точность движения каретки обеспечивает 21 подшипник, расположенный вокруг нее. Рукоять, резак и лапка скалывателя представляют собой один элемент, гармонично вмонтированный в каретку. Благодаря заднему расположению резака хорошо и удобно видеть линию реза в процессе работы. Лапка скалывателя, которая магнитится к каретке, легко откидывается, позволяя производить движение одной рукой, что значительно облегчает процесс и делает его по сути приятным занятием.

Несмотря на внушительные габариты плиткореза Shijing 3751, вес его умереный, благодаря тому что большинство деталей сделаны из легкого металла алюминия. Но при этом он отличается отличной жесткостью, и справляется с большинством материалов. А расколоть стойкий каленый керамогнатин может помочь масленка и масло, которые идут в комплекте с ним.

По настоящему широкий стол имеет 4 лапы, раскладывающиеся по 2 в каждую сторону. Позволяет комфортно работать с широкоформатным керамогранитом размером 80 х 160 см. Стол имеет линейку в обе стороны и ограничительную планку с фиксаторами. Зажим в нужном положении происходит за пару движений, нет проблем как в предыдущих моделях, в которых использовались зажимные барашки.

Мощный зеленый лазер светит ярко и его видно даже при дневном свете, в отличие от красного. При этом конструктив самого лазера другой, он выполнен из более качественных материалов. Так же в комплектацию входит аккумулятор (банка) и зарядное устройство. При этом не утратив функцию работы от батареек. По сути теперь вопрос с подсветкой можно считать закрытым, так как циклов перезарядки аккумулятора хватит на весь срок жизни плиткореза. Можно считать лазер теперь безлимитным.

По качеству исполнения Shijing 3751 (и другие модели этой линейки, такие как Shijing 3721) можно сравнить с итальянскими брендами: Sigma, Montolit и Rubi. О всяких "имитаторах" реза плитки, от разного рода Dexter, Вихрь, Зубр, Патриот, Матрикс, MTX и прочих даже говорить нет смысла, т.к. это все эти вещи по сравнению с этим плиткорезом - детские игрушки. Увидев его в живую все вопросы сразу отпадут о качестве изготовления и эффективности.

Подготовка к работе

Плиткорез Shijing 3751 в целом уже готов к работе из "коробки". Важно лишь проверить монорельс, нет ли каких либо искривлений, для этого достаточно приложить новое правило сбоку. Если присутствует какой-либо изгиб, то следует ослабить торцевые гайки на основных больших несущих болтах, и шестигранные поджимные по бокам. Подождать пока выправится направляющая, затем отрегулировать точность ее фиксации.

Более детально о точной настройке плиткореза лучше узнать из видео:

В остальном, плиткорез ставится на ровную и твердую поверхность, пристыковывается стол, 2 паза каждой лапы стола должны совпасть с 2 передвижными красного цвета пластиковыми направляющими вдоль основного каркаса плиткореза. Затем фиксация происходит с помощью нержавеющих болтиков, они тупо вставляются сверху в каждые совпавшие отверстия. Так же в комплекте есть фиксатор для плитки, металлическая черная планка. С помощью нее и двух зажимов можно выставить нужный размер для реза плитки. Не будет лишним откалибровать металлическую линейку на каждой из лап стола. Делается это с помощью крестовой отвертки и двух болтиков, фиксирующих линейки.

На видео ниже настройка плиткореза DLT maxline 1200 (тоже самое что и Shijing 3751), от профессионального плиточника Сергея:

И еще один полезный обзор для полноты картины что из себя представляет данный плиткорез:

Уход и консервация

Плиткорез не нуждается в каком то особом уходе, просто необходимо держать его в чистоте от пыли и грязи, собственно, как и любой другой инструмент. Что бы все механизмы работали и не "закусывали". Самое главное пристально смотрите на состояние направляющей (монорельс), протирайте периодически ее от пыли и мусора. Каретка должна ходить плавно без препятствий.

При длительном хранении рекомендуется протереть насухо направляющую и смазать ее техническим маслом, для защиты от коррозии.

Замена ролика

Резак крепится на одном болте с гайкой. Замена не представляет собой ничего сложного. Открутите фиксирующую гайку, вытащите болт и резак, вставьте новый резак с болтом, затяните гайку. Проще не бывает. Можно использовать любой ролик с размерами 22 х 5 мм (и 6 мм толщиной) на подшипнике. Самые лучшие по качеству это оригинальные от компании Shijing и итальянские Rubi.

Кстати оригинальный режущий ролик Shijing Вы можете приобрести у нас.
