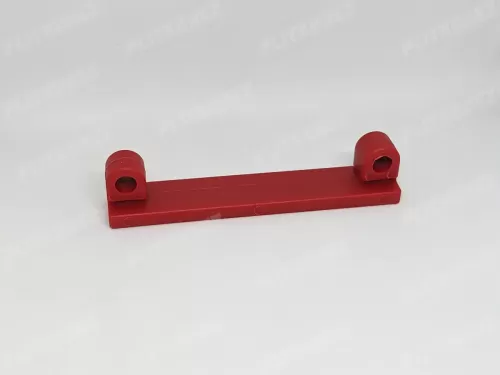

Салазка крепления ножки стола для плиткорезов Shijing, DLT, Diam

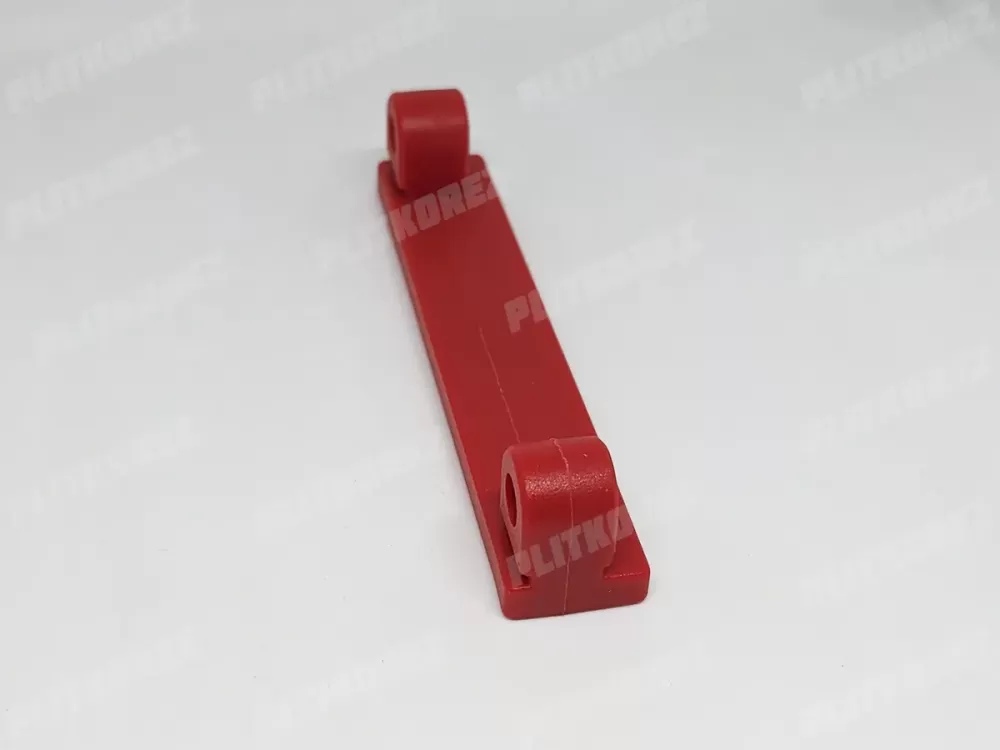

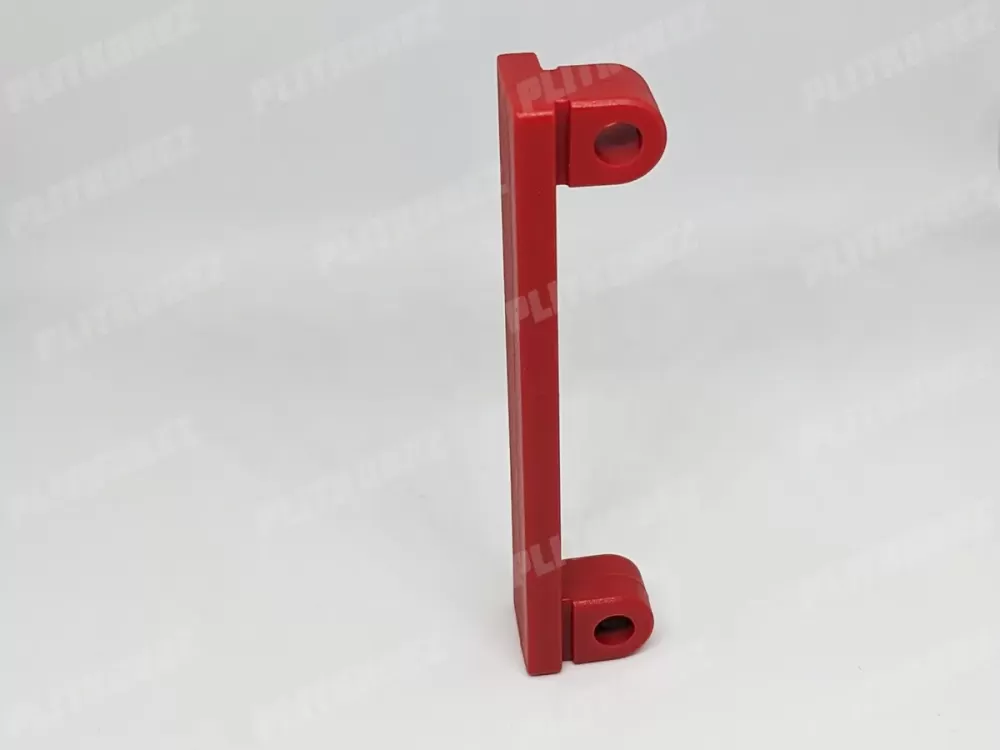

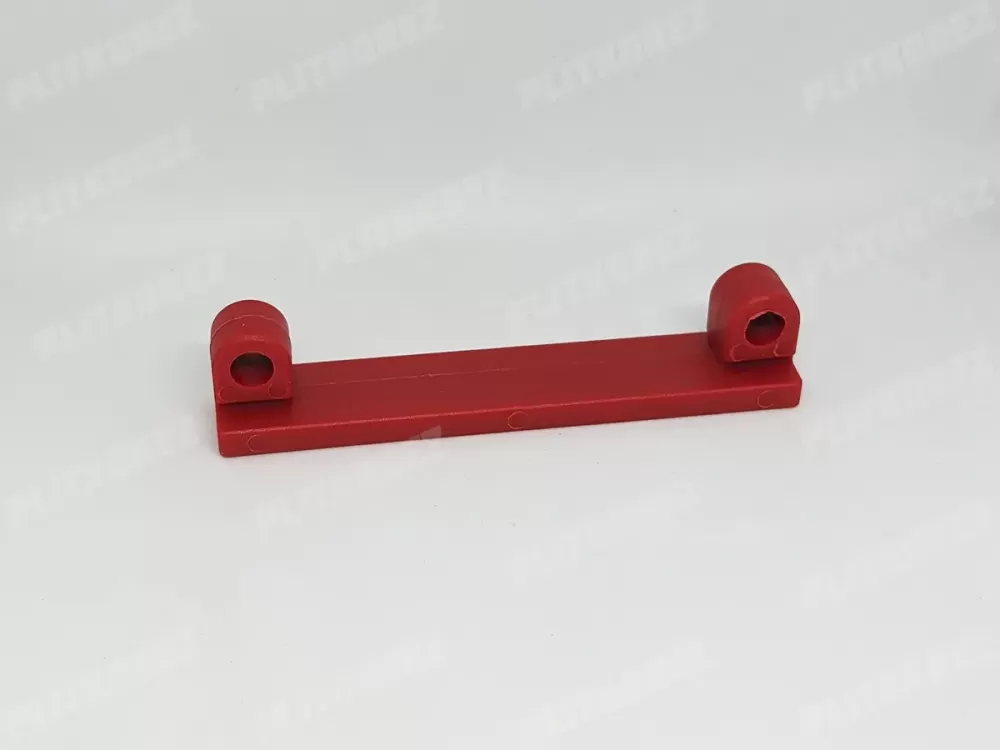

Салазка пластиковая Shijing. Сказать проще - это крепление ножек стола, для плиткорезов Shijing, DLT, Diam и еще некоторых брендов. Расположена эта деталь слева и справа от платформы плиткореза, ее основная функция это фиксация ножки стола, и вторая - ее перемещение перпендикулярно платформе плиткореза. Нагляднее функциональность можно понять на фото.

Слабая сторона данной детали - это материал пластик, несмотря на добротную толщину "ушек" в 10 мм, эта часть является хлипковатой в конструкции, и довольно частые случае когда отламываются крепления, и стол становится расхлябанным, или его вовсе невозможно закрепить. Так же есть риск при транспортировке повредить данную деталь, если не собрать стол, нагрузка на излом становится существенной.

Авито: Безопасная покупка на Авито.

Комплектация

1. Салазка боковая для крепления стола плиткореза;

Характеристики

• Тип: Салазка;
• Производитель: Shijing (Китай);
• Длина: 90 мм;
• Ширина: 16 мм;
• Высота: 18 мм;
• Расстояние между центрами крепежных отверстий: 78 мм;
• Диаметр фиксирующих болтов: 6 мм;
• Материал: Пластик;
• Цвет корпуса: Красный;
• Предназначение: Для ручных плиткорезов различных марок Shijing, DLT, Diam и прочие, в основе которых алюминиевая платформа с боковыми рельсами;
• Вес: ~0,025 кг.

Описание

Повреждение такой простенькой и в тоже время незаменимой детальки может доставить от мелких неудобств во время работы, таких как: невозможность выставить точно линию реза, задать ширину плитки, легко перенести плиткорез без сборки, до весьма больших проблем: отрезанная дорогая плитка падает на пол и ломается без должной поддержки лапы стола. Что ведет к раздражению, стрессу, и затягиванию выполнения работы.

К счастью что эту салазку можно отдельно приобрести, а еще лучше ее всегда держать про запас, на всякий чрезвычайный случай, стоит она копейки, но вот в час Х может сэкономить много нервов и времени.

Замена салазок происходит предельно просто, нужно:

1. Открутить одну из торцевых красных планок плиткореза (на которой крепится монорельс, или трубки монорельса, в зависимости от модели плиткореза). Крепятся они обычно болтами с торцов платформы. Повернув плиткорез к себе ребром, можно увидеть углубления в торцевых планках, в которых виднеются шляпки шестигранных болтов. Берем шестигранный ключ из набора и откручиваем эти болты (обычно их либо 2 либо 3);
2. Следующим этапом нам необоходимо ослабить фиксацию направляющей для каретки. Так же ищем соседние болты в торцевой планке, что бы появилась возможность отвести торцевую планку от алюминиевой платформы плиткореза.
3. Теперь самый легкий этап, выдвигаем сломанную салазку прорези по какой она ездит влево-вправо, и вставляем новую салазку.
4. Делаем сборку в обратном порядке.

Внимание! После сборки и фиксации направляющей, может потребоваться ее корректировка, из за возможного смещения при демонтаже. Проверьте движение ролика на каретке вдоль всей линии разлома середины платформы, резак должен проходить четко по середине ребра разлома по всей длине платформы плиткореза.

Салазка применяется в плиткорезах от Shijing:

• 1322 800 мм, 1332 1000 мм, 1352 1200 мм;
• 3721 800 мм, 3731 1000 мм, 3751 1200 мм, 3761 1600 мм, 3771 1800 мм;

В плиткорезов DLT:

• Maxline 870мм, 1070мм, 1270мм, 1670мм, 1870мм, 2400мм;

В плиткорезов Diam:

• Diam Pro Line EVO-800L 600158, EVO-1200L 600159, EVO-1600L 600160;
• Diam Extra Line Twin 850L 600121, 1250L 600122;

Настройка тех самых ножек раскладного стола плиткореза DLT Maxline 1270, которые как раз таки крепятся на пластиковых салазках:

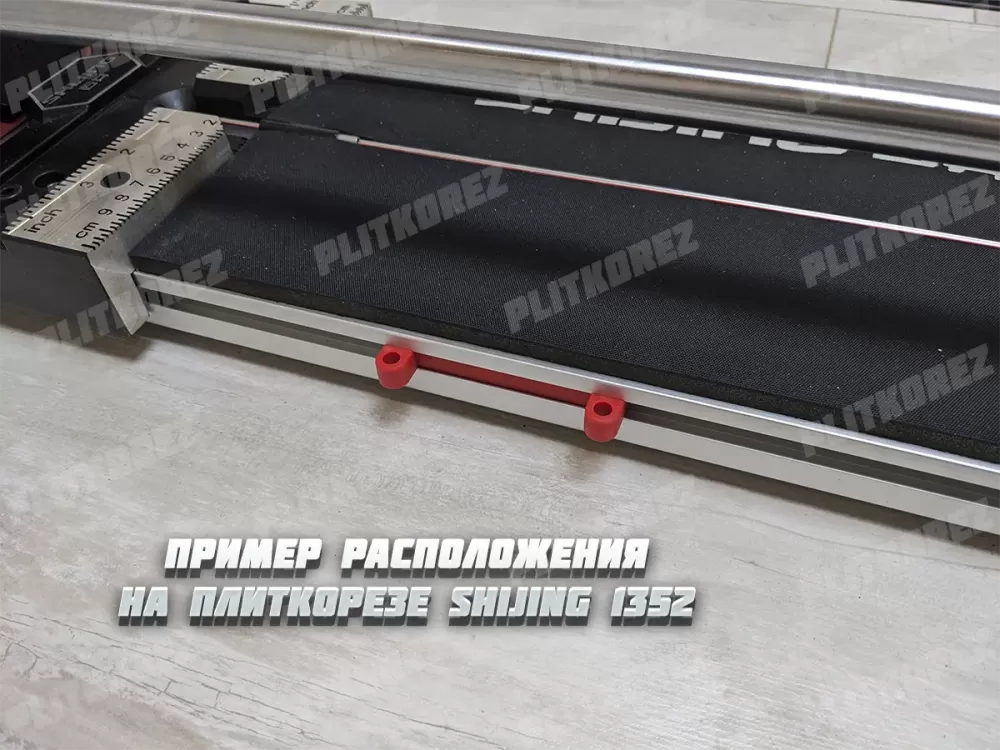

Как выглядят эти салазки на плиткорезе Shijing 3751 без ножек раскладного стола:

Как установить лапку стола в салазку ?

Сопоставить отверстия в пазах стола с отверстиями салазки, вставить 2 болта соответствующего диаметра (6мм), для большей надежности притянуть гайками снизу.
